CNC-Bearbeitungszentrum / 3-Achs DCV5025B
vertikalDoppelsäulen40 Werkzeuge

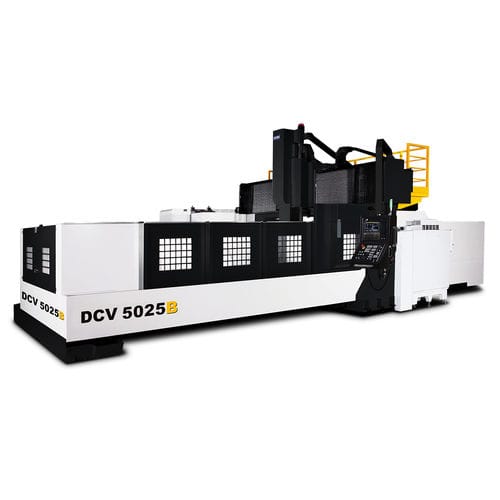

CNC-Bearbeitungszentrum / 3-Achs - DCV5025B - YCM (Yeong Chin) - vertikal / Doppelsäulen / 40 Werkzeuge
CNC-Bearbeitungszentrum / 3-Achs - DCV5025B - YCM (Yeong Chin) - vertikal / Doppelsäulen / 40 Werkzeuge
CNC-Bearbeitungszentrum / 3-Achs - DCV5025B - YCM (Yeong Chin) - vertikal / Doppelsäulen / 40 Werkzeuge - Bild - 2
CNC-Bearbeitungszentrum / 3-Achs - DCV5025B - YCM (Yeong Chin) - vertikal / Doppelsäulen / 40 Werkzeuge - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
3-Achs
Spindelausrichtung
vertikal
Struktur
Doppelsäulen
Anzahl Werkzeuge
40 Werkzeuge, 60 Werkzeuge, 120 Werkzeuge
Zuatzfunktion
Schneid
Weitere Eigenschaften
hohe Festigkeit, mit Direktantrieb
X-Hub

5.200 mm
(204,72 in)

Y-Hub

2.500 mm
(98,43 in)

Z-Hub

762 mm, 1.016 mm
(30 in, 40 in)

Rotationsgeschwindigkeit

4.500 rpm, 6.000 rpm, 10.000 rpm
(28.274 rad.min-1, 37.699 rad.min-1, 62.832 rad.min-1)

Leistung

25 kW, 45 kW
(33,99 hp, 61,18 hp)

Vorrückgeschwindigkeit X-Achse

12.000 mm/min
(8 in/s)

Vorrückgeschwindigkeit Y-Achse

15.000 mm/min
(10 in/s)

Vorrückgeschwindigkeit Z-Achse

15.000 mm/min
(10 in/s)

Maximale Tischlast

23.000 kg
(50.706 lb)

Werkzeuggewicht (max.)

20 kg
(44,1 lb)

Gesamtgewicht

54.000 kg
(119.049,62 lb)

Beschreibung

Hervorragende Karosseriestruktur Die extra breite Säulenbasis mit Stiefel-Design verhindert, dass sich der Spindelstock nach vorne neigt. Die durch FEM-Analyse entworfene interne Rippenstruktur sorgt für hohe Steifigkeit und Stabilität. In der Abbildung sind A und B von Wettbewerbern bzw. YCM entworfen. Die X-Achse ist mit 3 Rollenführungen und zahlreichen Führungswagen für eine hohe Tragfähigkeit von 18 Führungswagen ausgestattet. 3 Rollenführungen auf der Y-Achse stützen den Spindelstock und den Sattel stark ab. Die Spindel ist mit rollengelagerten Spindellagern ausgestattet, um eine extrem hohe Steifigkeit zu gewährleisten. Das 2-stufige Getriebe liefert ein Drehmoment von 88,87 kgf-m bei 241 U/min, ideal für die Bearbeitung harter Materialien.

---
