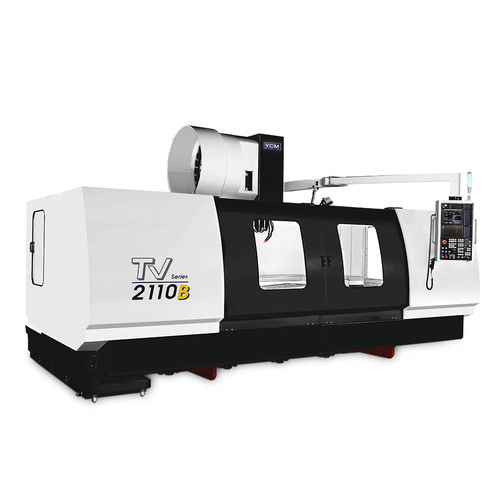

CNC-Bearbeitungszentrum / 3-Achs TV2110B

vertikalBT 5024 Werkzeuge

Das beste Force Flow T-Base Design Die einzigartige T-Base-Konstruktion wurde in Taiwan, China und den USA zum Patent angemeldet. Die ausladungsfreie Tischbewegung wird von hochfesten MEEHANITE®-Gussteilen unterstützt, um die beste dynamische Nivelliergenauigkeit, Bearbeitungssteifigkeit und Haltbarkeit zu gewährleisten. Der lange Verfahrweg der X-Achse liegt auf der Oberseite des Sockels, wo sich der Schlitten über den gesamten Hub bewegt; der Querschlitten der Y-Achse stützt den Arbeitstisch. Die starre Struktur der T-Basis unterstützt den vollen Hub und hat kein Überhangproblem, was die höchste dynamische Nivelliergenauigkeit garantiert. Alle Achsen sind mit gehärteten und präzisionsgeschliffenen integrierten Vierkantführungen mit langlebiger Turcite-B-Schmierschicht ausgestattet. Ausgeklügelte Abstreifarbeiten garantieren den besten Kontakt und eine perfekte Oberfläche der Komponenten, um eine einwandfreie Genauigkeit zu gewährleisten. n Ausreichende Auflageflächen aller Führungen sorgen für beste Dämpfungseigenschaften und beste Schnittsteifigkeit. Alle präzisen Kugelumlaufspindeln sind vorgespannt und direkt mit leistungsstarken Servomotoren gekoppelt, um das Umkehrspiel zu reduzieren und die beste Genauigkeit zu gewährleisten. Die Innenschienen-Konstruktion der Z-Achse sorgt für eine reibungslose Bewegung des Spindelstocks bei hoher Zerspanungsleistung. Das Gegengewicht des Spindelstocks der Z-Achse ist durch eine Führungsstange gesichert, um die Bearbeitungsvibrationen zu minimieren. Die Y-Achse ist mit 4 Führungsschienen ausgestattet, um die beste Unterstützung und den besten Kraftfluss zu erreichen.
