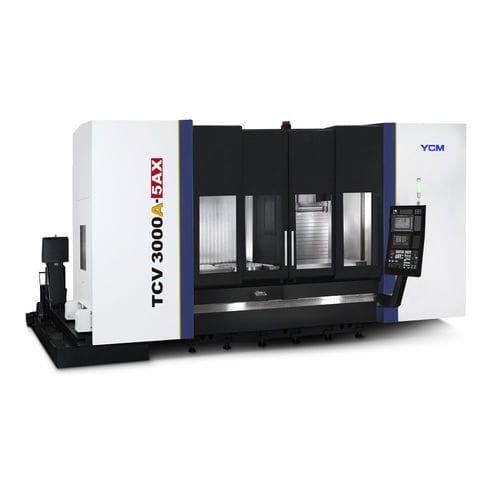

CNC-Bearbeitungszentrum / 3-Achs TCV3000A-5AX

vertikalFahrständermit Rotationstisch

Verstärkte Karosseriestruktur Weit gespannte Konstruktion der Maschinenstruktur. *Große Delta-Maschinensäule und Sockel gewährleisten höchste Stabilität. Mit FEM-Analyse. Mit gestuftem Design und 6 Schlittenblöcken auf der X-Achse sorgen für eine äußerst zuverlässige axiale Bewegung. Durch die Installation einer Trennwand im Arbeitsbereich können sowohl lange als auch komplexe Teile in derselben Maschine gefertigt werden. Hoher Wirkungsgrad Das Kreislaufkühlsystem an der X-Achse gewährleistet eine stabile Temperatur und optimale Genauigkeit. Zentroid-Antrieb an der X-Achse zur Reduzierung von Vibrationen während der Bewegung. Die Z-Achse ist ohne Gegengewicht konstruiert, was die Vibrationen während der Bearbeitung reduziert und die Oberflächenrauhigkeit erheblich verbessert. Die Führungsblöcke unterstützen das Werkzeugmagazin, um eine reibungslose und stabile Bewegung zu gewährleisten. Max. Geschwindigkeit (B-Achse): 33.3 U/min Schwenkwinkel (B-Achse): ±110° / ±120° (großes Drehmoment opt.) Max. Drehzahl (C-Achse): 50 U/min (FANUC opt.) / 90 U/min (HEIDENHAIN std.) Positioniergenauigkeit (C-Achse): <10 Sek. YCM-Inhouse-Einbauspindel Die hausinterne YCM-Einbauspindel senkt effektiv die Vibrationen und bietet die beste Oberflächenleistung. Gleichzeitig verlängert sie die Lebensdauer von Spindel und Werkzeugen bei schweren Zerspanungen.
