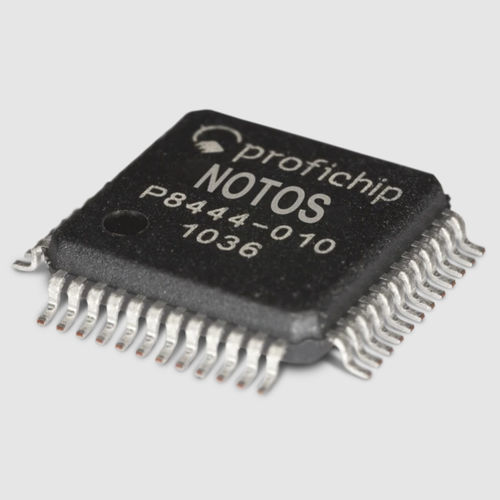

Digitaler Chip NOTOS

analog

Die SliceBus 2.0-Technologie wurde geschaffen, um viele zusätzliche Funktionalitäten in einem preissensitiven kleinen Rahmen zu bieten. Hauptmerkmale: Taktsynchroner Betrieb im Nanosekunden-Bereich möglich Integrierter LVDS-Abschlusswiderstand Asynchrone, serielle Datenübertragung mit 192 MBit/s über Punkt-zu-Punkt-LVDS-Physik Viele zusätzliche Funktionen für E/A-Module verfügbar (siehe unten) Grundlegende SliceBus-Informationen: Bis zu 64 Slave-Stationen (Knoten) Zusätzliche Alarmleitung für Initialisierung und asynchrone Ereigniskommunikationen vom Knoten zum Master Vollständige Systemerkennung von SliceBus Master ohne externe Informationen zur Modulkonfiguration Fehlererkennungs-Mechanismus: CRC-Code mit Hamming-Abstand 4 für jedes Telegramm (alle 3-Bit-Fehler werden erkannt) Watchdog-Funktion innerhalb jedes Knotens zur Beobachtung des SliceBus-Masters "Automatische Abschaltung" im Falle einer Fehlfunktion des SliceBus-Masters Wiederholungsstatistik zur Früherkennung möglicher Übertragungsprobleme Zeit-Synchronisation: Synchronisierter Nanosekunden-Takt für jeden Knoten: Möglichkeit zur Taktsynchronisation von SliceBus-Master zu SliceBus-Master über verschiedene Protokolle (PROFIBUS® DP-V2, PROFINET®, EtherCAT®, usw.) Technologische Funktionen: Standard-E/A-Funktion: 8 digitale E/A oder bis zu 32 E/A mit Schieberegister Integrierte digitale Eingangsfilterfunktion Asynchrone Ereignissignalisierung mit Zeitstempelung im Nanosekundenbereich für werbebeschleunigte Knoten Zwei fortschrittliche Zähler mit AB-Überabtastung, Verriegelung, Rücksetzen, Ausgabe, Hysterese, Vergleichswert, repetitiv/unendlich
