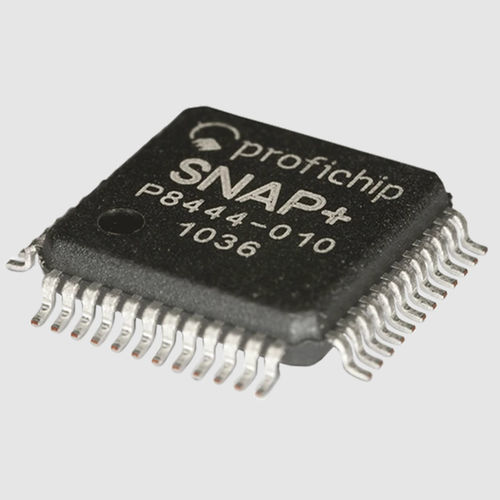

Digitaler Chip SNAP+

analogSensor

Grundlegende Informationen zur SliceBus-Rückwandplatine: Einzel-Master-System Bis zu 64 Slave-(Knoten-)Stationen Asynchrone, serielle Datenübertragung mit 48 MBit/s über Punkt-zu-Punkt-LVDS-Physik Zusätzliche Alarmlinie für Initialisierung und asynchrone Ereigniskommunikation vom Knoten zum Master Vollständige Systemerkennung vom SliceBus-Master ohne externe Informationen zur Modulkonfiguration Mechanismus zur Fehlererkennung: CRC-Code mit Hamming-Abstand 4 für jedes Telegramm (alle 3-Bit-Fehler werden erkannt) Watchdog-Funktion innerhalb jedes Knotens zur Beobachtung des SliceBus-Masters "Automatische Abschaltung" im Falle einer Fehlfunktion des SliceBus-Masters Wiederholungsstatistik zur Früherkennung möglicher Übertragungsprobleme Zeit-Synchronisierung: Jeder Knoten hat seinen eigenen Takt mit 1 µs Auflösung Alle Knotentakte sind mit dem SliceBus-Master synchronisiert (Genauigkeit <100ns) Option zur Uhrzeitsynchronisation von SliceBus-Master zu SliceBus-Master über verschiedene Protokolle (Profibus DP V2, Profinet, Ethercat,...) Standard-E/A-Funktion: 8 digitale E/A oder bis zu 32 E/A mit Schieberegister Integrierte digitale Eingangsfilterfunktion Asynchrone Ereignissignalisierung mit µs-Zeitstempelung für fortgeschrittene Knoten Zwei fortschrittliche Zähler mit AB-Überabtastung, Verriegelung, Rückstellung, Ausgabe, Hysterese, Vergleichswert, wiederholtes/unendliches Zählen und zusätzlicher Zeitstempelinformation SSI-Funktion mit Zeitstempel-Information (Geschwindigkeitsberechnungen: Zählerdifferenz/Zeit) Pulsbreitenmodulation mit 20 ns Auflösung Modus der Frequenzmessung
