Isolierter Kabelschuh

Mittelspannung

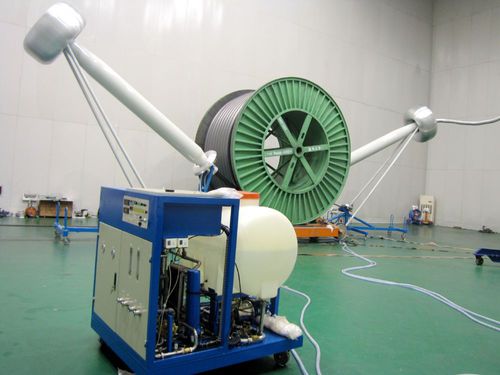

Kabelendverschlüsse Kabelendverschlüsse werden bei der Routine-, Proben- und Typprüfung von kunststoffisolierten Mittel- und Hochspannungskabeln nach IEC 60840 (30-150kV), IEC 62067 (150-550kV), IEC 60060-1, IEC 60060-2 und IEC 60270 eingesetzt. Sie dienen als Verbindung zwischen dem Prüfobjekt und dem Hochspannungsprüfsystem. Es gibt zwei Modelle von Kabelendverschlüssen mit unterschiedlichen Techniken, abhängig von der Prüfspannung der zu prüfenden Kabel. Ölanschlusssysteme werden zur Prüfung von Mittelspannungskabeln mit Prüfspannungen bis zu 100 kV eingesetzt. Wasseranschluss-Systeme werden zur Prüfung von Mittel- und Hochspannungskabeln mit Prüfspannungen von 75 kV bis 800 kV eingesetzt. Zusätzlich zu den Wasseranschlüssen verfügen sie über eine Wasseraufbereitungsanlage. Bei der Prüfung von Kabeln entnimmt das System die erzeugten Wärmeverluste über einen geschlossenen Wasserkreislauf und überwacht gleichzeitig die Leitfähigkeit des resistiven Stress-Gradermediums.
