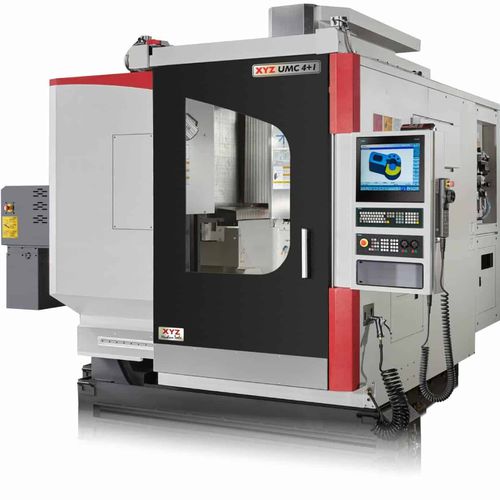

CNC-Fräsmaschine / 5-Achs XYZ UMC 4+1

vertikalDrehtischBT 40

Nach der Einführung und dem Erfolg der UMC-5X hatten wir viele Gespräche mit Kunden, die zwar die Vorteile der simultanen fünfachsigen Bewegung sahen, aber die Investition nicht rechtfertigen konnten. Dies führte direkt zur Entwicklung der UMC 4+1, die mit einem Einstiegspreis von unter £130.000, was einer Ersparnis von rund £30.000 gegenüber der UMC-5X entspricht, einen äußerst kostengünstigen Einstieg in die Fünf-Achsen-Bearbeitung für diejenigen bietet, die keinen simultanen Fünf-Achsen-Betrieb benötigen. Die XYZ UMC 4+1 verfügt über den gleichen Bearbeitungsbereich wie die UMC-5X, mit Achsenverfahrwegen von 600 x 600 x 500 mm (XYZ) und einem 600-mm-Rundtisch in Zapfenbauweise, der eine Drehgeschwindigkeit von 90 U/min und eine Tragfähigkeit von 600 kg aufweist. Der Kunde hat die Wahl zwischen einer Inline-Spindel mit 12.000 oder 15.000 U/min oder einer motorisierten Einheit mit bis zu 24.000 U/min. Die Steuerung erfolgt über das beliebte Siemens 828D Shopmill-System mit seiner 15-Zoll-Touchscreen-Oberfläche. Standard-Ausstattung -Siemens 828D 15″ Touchscreen-Steuerung -Mehrseiten-Bearbeitung -Heidenhain RCN238 Hochauflösendes Drehgebersystem am Drehpunkt +-5 Bogensekunden -DCM - Dynamische Kollisionsüberwachung -TSC - Thermische Spindelkompensation -SVS - Spindel-Vibrationsüberwachung -Kühlmittelkanone -Späneförderer & Behälter -20 Bar Kühlmittel durch die Spindel Optionale Ausstattung Roboter für automatischen Betrieb Referenzkugel für Traori/Kinematik (Nullpunktsetzung) Kühlmittel durch die Spindel mit Hochdruckpumpe (70 bar) Taster für die Werkstückeinstellung Messtaster für die Werkzeugeinstellung Kinematik Die Einstellung des Drehpunkts der A"-Schwenkachse und des Drehpunkts der C"-Drehachse sind entscheidend für die Genauigkeit und Präzision der bearbeiteten Teile.
