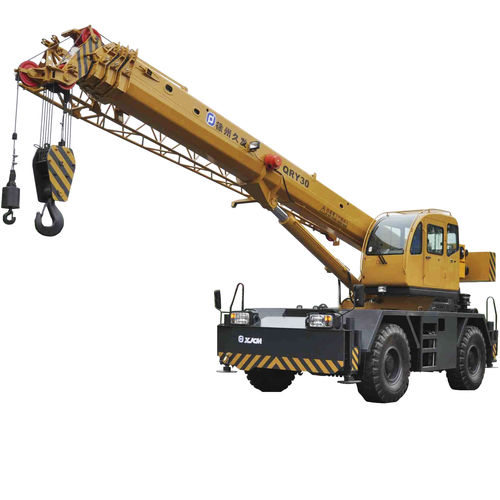

Mobiler Kran RT30

Teleskopfür schwierige Geländefür Hochleistungsanwendungen

Hinweise: Erklärungen zur Hublast 1) Der in der Tabelle angegebene Nennwert der Hublast ist die maximale Hubkapazität, wenn der Kran auf festem und ebenem Untergrund steht. Die Last sollte 75 % der Kipplast nicht überschreiten; 2) Die in der Tabelle angegebene Gesamthublast beinhaltet das Gewicht von Haken und Anschlagmitteln; 3) Der in der Tabelle angegebene Arbeitsradius ist der tatsächliche Wert einschließlich des Verformungsbetrags des Auslegers, so dass der Hebevorgang gemäß dem Arbeitsradius durchgeführt werden sollte. 4) 75 % der Kipplast berücksichtigt die Windstärke 6, d.h. bei einem Winddruck von 125N/m2 kann der Hebebetrieb mit voll ausgefahrenen Auslegern noch durchgeführt werden, aber der Hebebetrieb mit Reifen oder das Fahren mit Last sind verboten. Leistungsdaten des RT30 1. Oberbau 1) RAHMEN (Schwenktisch) Verwindungssteif, ermüdungsfrei, aus hochfestem Stahl, komplett geschweißte Konstruktion mit abnehmbarem gegengewicht, Verbindung zum LKW-Chassis durch einreihigen Kugeldrehkranz, ausgelegt für 360 Grad kontinuierliche Ringdrehung. 2) DREHWERK Hydraulischer Axialkolbenmotor, angetrieben über Planetenuntersetzungsgetriebe. Kontinuierliches Schwenken um 360°. Mit planetengetriebe. Vier-Punkt-Kontakt-Kugeldrehkranz. Hydraulische Bremse (federbelastete statische Bremse), Schwenk geschwindigkeit: 2rpm. Motor: Axialkolbenmotor mit festem Hubraum 3) DREHKRANZ Typ: einreihige Vierpunkt-Kugeldrehverbindung, als Verbindung des Oberwagens und des träger, 360° schwenkbar.
