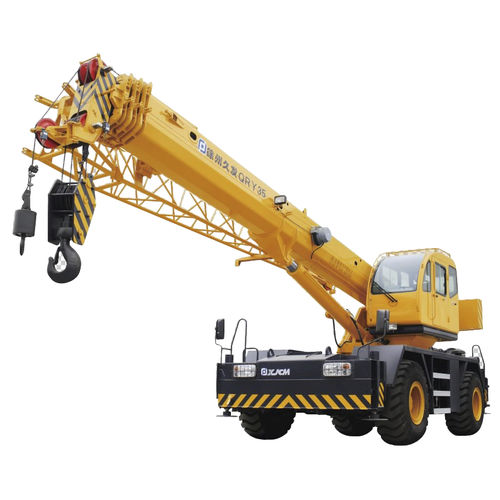

Mobiler Kran RT35

AuslegerTeleskopfür schwierige Gelände

Hinweise: Erklärungen zur Hublast 1) Der in der Tabelle angegebene Nennhublastwert ist die maximale Hublast, wenn der Kran auf festem und ebenem Untergrund steht. Die Last sollte 75 % der Kipplast nicht überschreiten; 2) Die in der Tabelle angegebene Gesamthublast beinhaltet das Gewicht von Haken und Anschlagmitteln; 3) Der in der Tabelle angegebene Arbeitsradius ist der tatsächliche Wert einschließlich des Verformungsbetrags des Auslegers, so dass der Hebevorgang gemäß dem Arbeitsradius durchgeführt werden sollte. 4) 75 % der Kipplast berücksichtigt die Windstärke 6, d.h. der Hebebetrieb kann bei voll ausgefahrenen Auslegern noch durchgeführt werden, wenn der Winddruck 125N/m2 erreicht, aber der Hebebetrieb mit Reifen oder das Fahren mit Last sind verboten. ERLÄUTERUNGEN ZUM SYSTEMAUFBAU 1.BOOM 4 Sektionen voll leistungsfähiger, teilsynchronisierter Teleskopausleger aus rundem, achteckigem Kasten. Das Synchronisationssystem besteht aus 1 Teleskopzylinder, 2 Sammlungen von Ausfahrseilen und Einfahrseilen. Die Teleskopabschnitte des Auslegers werden von Nylon-Gleitern getragen. Vollständig eingefahrene Länge -- 10m Vollständig ausgefahrene Länge -- 31m Ausfahrgeschwindigkeit -- 80s Wurzel-Durchmesser -- 300mm AUSLEGER-ELEVATION Winkel des Auslegers -- 0°~80° Ausleger-Hebegeschwindigkeit ---10°~80°，75s 2.JIB 1-stufige Auslegerschwinge mit dreifachem Versatz (Kacheltyp), einfache Seilrolle am Auslegerkopf. Der obere Teil des Auslegers kann von der rechten Seite des unteren Teils des Auslegers aus teleskopiert werden. Länge -- 7.3m Versatz -- 0°，30°
