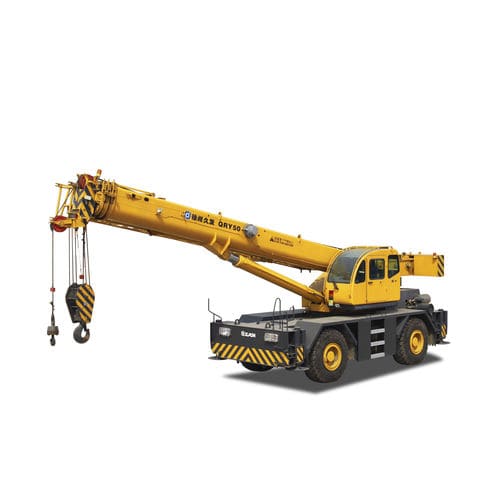

Mobiler Kran RT50

AuslegerTeleskopfür schwierige Gelände

Hinweise: Erklärungen zur Hublast 1) Der in der Tabelle angegebene Nennhublastwert ist die maximale Hublast, wenn der Kran auf festem und ebenem Untergrund steht. Die Last sollte 75 % der Kipplast nicht überschreiten; 2) Die in der Tabelle angegebene Gesamthublast beinhaltet das Gewicht von Haken und Anschlagmitteln; 3) Der in der Tabelle angegebene Arbeitsradius ist der tatsächliche Wert einschließlich des Verformungsbetrags des Auslegers, so dass der Hebevorgang gemäß dem Arbeitsradius durchgeführt werden sollte. 4) 75 % der Kipplast berücksichtigt die Windstärke 6, d.h. bei einem Winddruck von 125N/m2 kann der Hebebetrieb mit voll ausgefahrenen Auslegern noch durchgeführt werden, aber der Hebebetrieb mit Reifen oder das Fahren mit Last sind verboten. Leistungsdaten des RT50 1. Aufbau 1) RAHMEN (Schwenktisch) Verwindungssteif, ermüdungsfrei, aus hochfestem Stahl, vollverschweißte Konstruktion mit abnehmbarem gegengewicht, Verbindung zum LKW-Chassis durch einreihigen Kugeldrehkranz, ausgelegt für 360 Grad kontinuierliche Ringdrehung. 2) DREHWERK Hydraulischer Axialkolbenmotor, angetrieben über Planetenuntersetzungsgetriebe. Kontinuierliches Schwenken um 360°. Mit planetengetriebe. Vier-Punkt-Kontakt-Kugeldrehkranz. Hydraulische Bremse (federbelastete statische Bremse), Schwenk geschwindigkeit: 2rpm. Modell: HJX80T3-105-04, mit Planetengetriebe Motor: L2F28W2Z8 Axialkolben-Festhubmotor 3) DREHKRANZ Typ: einreihige Vierpunkt-Kugeldrehverbindung, als Verbindung des Aufbaus und des träger, 360° schwenkbar. Typ: 011.60.1487Z
