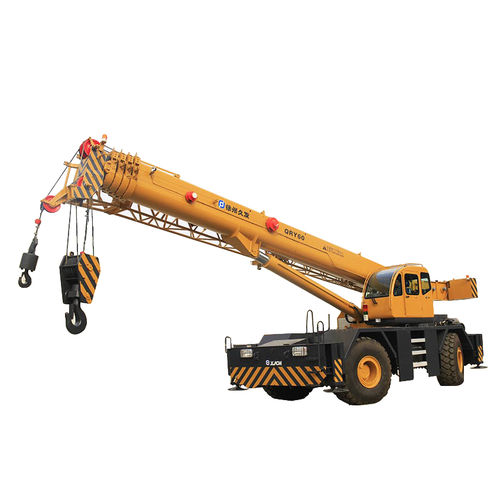

Mobiler Kran RT60

AuslegerTeleskopfür schwierige Gelände

Hinweise: Erklärungen zur Hublast 1) Der in der Tabelle angegebene Nennhublastwert ist die maximale Hublast, wenn der Kran auf festem und ebenem Untergrund steht. Die Last sollte 75 % der Kipplast nicht überschreiten; 2) Die in der Tabelle angegebene Gesamthublast beinhaltet das Gewicht von Haken und Anschlagmitteln; 3) Der in der Tabelle angegebene Arbeitsradius ist der tatsächliche Wert einschließlich des Verformungsbetrags des Auslegers, so dass der Hebevorgang gemäß dem Arbeitsradius durchgeführt werden sollte. 4) 75 % der Kipplast berücksichtigt die Windstärke 6, d.h. der Hebebetrieb kann bei voll ausgefahrenen Auslegern noch durchgeführt werden, wenn der Winddruck 125N/m2 erreicht, aber der Hebebetrieb mit Reifen oder das Fahren mit Last sind verboten. ERLÄUTERUNGEN ZUM SYSTEMAUFBAU 1.BOOM 5 Sektionen voll leistungsfähiger ordinaler und synchronisierter Teleskopausleger mit rundem U-Kasten. Das Synchronisationssystem besteht aus 2 Teleskopzylindern, 2 Sammlungen von Ausfahrseilen und Einfahrseilen. Ein Zylinder steuert 2 Abschnitte des Auslegers, der andere steuert 3 Abschnitte des Auslegers, und der dritte, vierte und fünfte Ausleger beenden das synchronisierte Teleskop durch Ausfahr- und Einfahrseile. Die Teleskopabschnitte des Auslegers werden durch Nylonschieber gestützt. Vollständig eingefahrene Länge - 11,6 m Vollständig ausgefahrene Länge -- 43,6m Ausfahrgeschwindigkeit -- 130s Wurzel-Durchmesser -- 370mm AUSLEGER-ELEVATION Winkel des Auslegers -- 6°~78° Ausleger-Hebegeschwindigkeit ---6°~78°，90s
