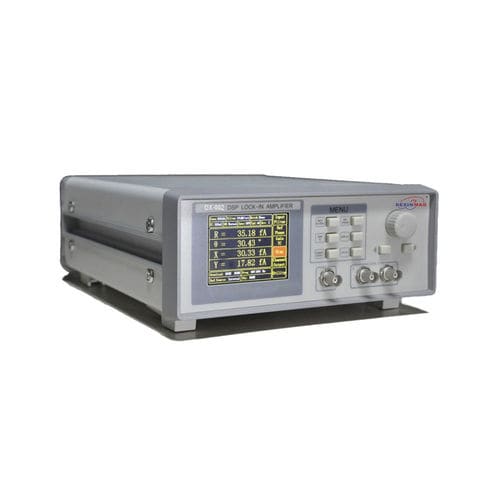

Lock-in-Verstärker DXA-002

Signaldifferentialdigital

Eingangs kanal DXA-002 erkennt ein Eingangs signal in einem Single-End-Modus oder einem Differenz spannungs modus. Mit einem extrem rausch armen Vorverstärker ist das Eingangs rauschen so niedrig wie 9 nV/& radic;Hz @ 997Hz. Die Eingangs impedanz beträgt 10 MΩ und die volle Eingangs spannungs empfindlichkeit reicht von 1 nV bis 1 V. Außerdem kann DXA-002 zur Strom messung mit Gewinnen von 10 ^ 6 oder 10 ^ 8 V/A verwendet werden. Zwei Leitungs filter (50/60Hz und 100/120Hz) wurden entwickelt, um Störungen der Leistungs frequenz zu beseitigen. Ein programmier barer Verstärkungs verstärker wird verwendet, um die dynamische Reserve des Systems einzustellen, so dass DXA-002 eine hohe dynamische Reserve von 120 dB halten können. Referenz kanal Das Referenz signal kann im externen Modus oder im internen Modus arbeiten. Im internen Modus erzeugt ein präziser und stabiler interner Oszillator eine Sinus welle als interne Referenz, die mit dem Eingangs signal multi pli ziert wird. Dieses interne Signal ist ohne Phasen rauschen. Bei der digitalen Phasen verschiebung stech nik beträgt die Phasen auflösung des Referenz signals 0,01 Grad. In diesem Modus können DXA-002 bei jeder festen Frequenz von 50 mHz bis 120 kHz arbeiten. Im externen Modus kann das Referenz signal eine Sinus welle oder ein TTL-Impuls oder eine Rechteck welle sein. Die steigende oder fallende Kante des externen Referenz signals löst die Phase Lock Loop (PLL) aus, um das externe Signal zu sperren. Basierend auf der Frequenz des Referenz signals kann der DXA-002 die Harmonischen des Eingangs signals erfassen.
