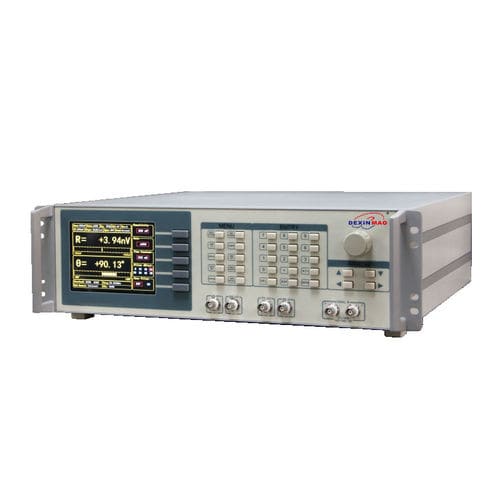

Lock-in-Verstärker DXA-004

Signaldifferentialanalog

Frequenz: DC bis 60MHz; Zeit konstanten: 30ns bis 4,4 ks; Dynamische Reserve: @120 dB; Full-Scale-Empfindlichkeit: 1 nV bis 1 V; Mehrfach harmonische Messung; Das Rauschen ist niedrig bis 6nV // ≤ Hz; 5,6-Zoll-Farbdisplay. Eingangs kanal Mit dem rausch armen analogen Vorverstärker kann der Signale ingang von DXA-004 so umgeschaltet werden, dass er im Single-End-oder Differenz spannungs modus arbeitet, und das Eingangs rauschen beträgt 6 nV/& radic;Hz @ 100 kHz. Die Eingangs impedanz beträgt 50 oder 10 MΩ und die volle Eingangs spannungs empfindlichkeit reicht von 1 nV bis 1V. Zwei Leitungs filter (50/60Hz und 100/120Hz) wurden entwickelt, um linien bezogene Störungen zu beseitigen. Der programmier bare Verstärkungs verstärker wird bereit gestellt, um die dynamische Reserve des Systems entsprechend der Größe des Eingangs signals einzustellen, so dass DXA-004 eine von Natur aus große dynamische Reserve von bis zu 120dB hat. Die Abtastrate von 250MSPS wird durch einen präzisen 14-Bit-A/D-Wandler bestimmt, und ein spezifischer Filter wurde entwickelt, um Aliasing zu vermeiden. Referenz kanal Um das Referenz signal für DXA-004 bereit zustellen, könnte eine extern angelegte Sinus-oder Rechteck welle oder eine eigene intern synth etisierte Referenz quelle verwendet werden. Wenn das Instrument auf den internen Referenz modus eingestellt ist, werden der stabilisierte Oszillator mit interner Präzision und der digital synth etisierte Algorithmus verwendet, um einen Sinewave-Ausgang zu erzeugen, der das Eingangs signal multi pli ziert.
