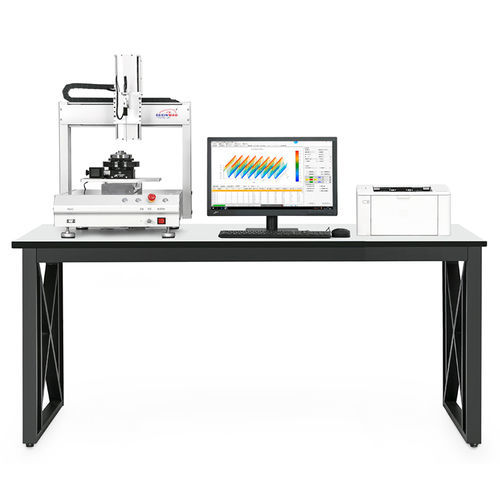

Magnetfeldmessgerät DX-2012R series

Rundlauf3D2D

DX-2012R von der Firma Dexinmag unabhängig voneinander entwickelte Messgerät zur Oberflächen magnetfeld verteilung der Serie ist ein unverzicht bares Werkzeug für die korrekte Bewertung der Magnet magneti sierungs genauigkeit und der Qualitäts prüfung von Magnet ringen. Es kann Testberichte wie XY-Koordinaten, P-Polar koordinaten, 3D-Magnetfeldverteilung und relative Analyse der Grundwellen-Harmonische usw. bereitstellen, um die Qualitäts prüfung von Permanent magneten, Permanentmagnet-Motors tatoren oder-Rotoren, Gleichstrom-Magnetfelds pulen und Elektro magnete. Diese 3-Achsen-Magnetfeldkartenausrüstung kann mit einer Vielzahl von Test vorrichtungen ausgestattet werden (z. B. drei dimensionale Tests onden, rotierende Plattformen oder Lade plattformen). Mit einem hohen Konzen trizität Design und hoher Präzision der Sonde Rückkehr. Der Scan raum des Produkts beträgt 800mm * 800mm * 800mm. Das Raummagnetfeld verteilungs messgerät besteht haupt sächlich aus einem Industrie computer (Mess software), einem Bewegungs steuerungs system und einem Daten erfassungs system. Zunächst wird der Test befehl über den industriellen Steuer computer gesendet, um das Bewegungs steuerungs system zu steuern, um die eingestellte Bewegungs bahn abzuschließen und gleichzeitig die Arbeit des Daten erfassungs systems zu steuern. Das Daten erfassungs system sammelt Daten in X-, Y-und Z-Richtung über den Hall-Sensor und überträgt die Daten dann an das industrielle Steuerungs system. Der Computer führt eine Datenverarbeitung durch und erhält schließlich eine drei dimensionale Magnetfeld verteilungs karte.
