Messsystem / magnetische Deklination DX-2012AM

3Dfür permanentmagnetische MaterialienHochgeschwindigkeit

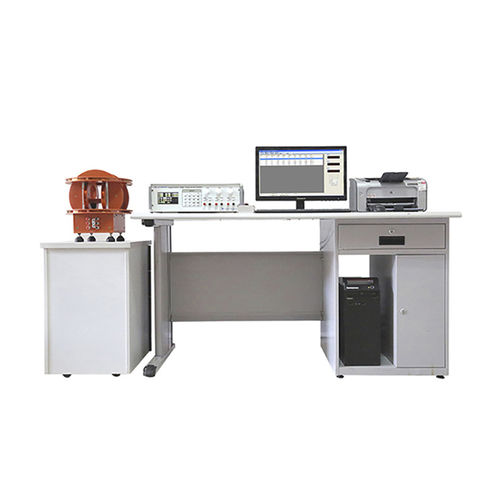

Das DX-2012AM Permanentmagnet-Magnet deklination messgerät besteht aus einer drei dimensionalen Helmholtz-Spule, die mit einem unabhängigen Dreikomponenten-Flux meter verbunden ist, das den Hardware-Testteil darstellt. Die Drei-Komponenten-Testdaten werden von einem Computer umgewandelt, um einen vollständigen Satz von Permanent magneten Material qualitäts prüfungs system zu bilden. Setzen Sie den Magneten auf den Proben tisch, testen Sie die Magnet fluss komponente durch die Zug methode und erhalten Sie das magnetische Moment und den Abweichung winkel des Magnetfeldes in Richtung der Hauptachse durch Berechnung. Es kann das gesamte magnetische Moment M, die magnetische Deklination der Spindel α, Øx, Øy, Øz und die Spulen konstante der entsprechenden Prüf spule anzeigen. Die Hardware-Zusammensetzung besteht aus einem Hochgeschwindigkeits-32-Digital-M4-Einzelchip-System, 3 Sätzen eingebautem Flux meter, 7 Zoll LCD mit 800x480 Auflösung. Eine einzelne Helmholtz-Spule kann verwendet werden, um das vom Permanent magneten erzeugte magnetische Moment M in Magneti sierungs richtung zu messen. Das magnetische Moment M kann durch den relationalen Ausdruck M = KH× Φ erhalten werden, bei dem KH die Helmholtz-Spulen konstante ist, während das Φ der magnetische Fluss der magnetischen Induktion zur Spule ist. Bei der Qualitäts prüfung der permanenten Material proben nach der Magneti sierung wird die Helmholtz-Spule übernommen und wird recht beliebt und universell. Für die entworfene ein dimensionale und drei dimensionale Helmholtz-Spule ist es äußerst wichtig, mit ihren internat ionalen Kollegen an der gegenseitigen Parameter übertragung teilzunehmen.
