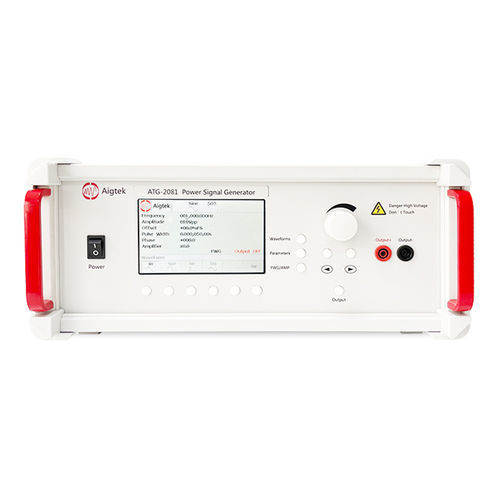

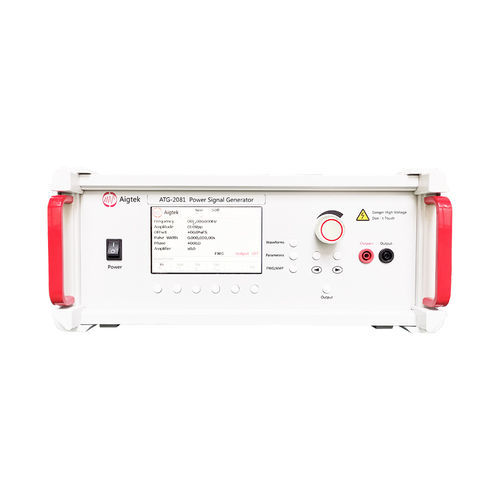

Signal-Generator ATG-2081

ImpulsHochspannungEinkanal

ATG-2081 ist ein idealer Einkanal-Leistungssignalgenerator, der Sinus-, Rechteck-, Dreieck- und Pulswellen ausgeben kann. Der Kunde kann den integrierten oder externen Signaleingang je nach Einsatzbedingungen wählen. Maximale Ausgangsspannung 800Vp-p (±400Vp); treiben Hochspannungslast. Digitale Steuerung und variable Spannungsverstärkung, eine Taste, um die allgemeine Einstellung zu speichern, bequem und übersichtlich Betrieb. Eingang Das Eingangsende des externen Signals ist eine BNC-Schnittstelle. Während das Signal eingebauten Eingang, ist es der Modus der Leistungssignalgenerator, nur die Parameter wie Wellenform, Frequenz und Spannung eingestellt; wenn das Signal extern zugegriffen wird, ist es der Verstärkermodus, der Eingangswiderstand ist 5kΩ, kann der Ausgangswiderstand geschaltet werden, und das Signal kann durch die Regulierung der Spannungsverstärkung verstärkt werden. Ausgang Die Ausgangsschnittstelle ist eine Bananenbuchse; die Ausgangsspannung beträgt 0-800Vp-p (±400Vp); der maximale Ausgangsstrom beträgt 40mAp. LCD-Anzeigen LCD-Bedienfeld zur dynamischen Anzeige des Gerätezustands und der Parameter, die interaktive Schnittstelle ist auf einen Blick klar, übersichtlich und leicht zu verstehen. Spannungsverstärkung Verstärkermodus für externes Eingangssignal, Spannungsverstärkung ist 0-120 mal (1step) digital-steuerbar und variabel. Gain auf dem LCD angezeigt werden, um die erforderliche Spannung schnell angepasst werden. Überwachen 1/100 Überwachung: Die Portspannung beträgt 1/100 des Ausgangsportes, der Überwachungsport ist ein BNC-Anschluss, der mit einem Oszilloskop zur Überwachung der Ausgangsspannung in Echtzeit verbunden werden kann. Bandbreite (-3dB)：DC~200kHz Voltage：800Vp-p（±400Vp） Stromstärke：40mAp Anstiegsrate：≥356V/μs
