EMV-Abschirmung

auf PlatinenebeneKäfigDose

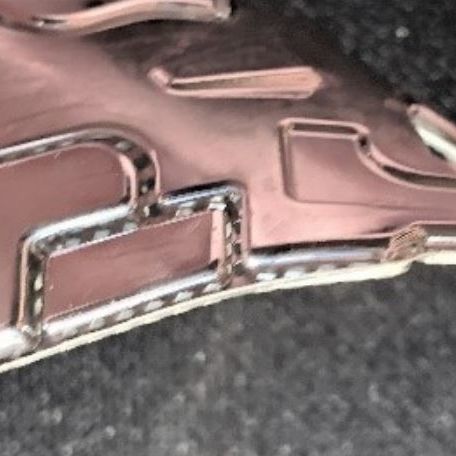

PCB-Abschirmdosen, auch bekannt als Board-Level-Shields oder PCB-EMI-Shields, werden zur Isolierung von Schaltkreisen verwendet, indem ein Faradayscher Käfig direkt auf der Platine geschaffen wird, der den abzuschirmenden Schaltkreis umschließt. Es gibt viele verschiedene Arten von Abschirmungen auf Leiterplattenebene, aber sie können in zwei große Kategorien eingeteilt werden: einteilige und zweiteilige EMI-Abschirmungen auf Leiterplattenebene. Der Begriff PCB-Abschirmung bezieht sich in der Regel auf eine einteilige Abschirmung, die direkt auf die Leiterplatte gelötet wird. Die typische einteilige Abschirmung auf Leiterplattenebene besteht aus einer gestanzten Metalldose (in der Regel ein Rechteck), die direkt an Erdungspads oder durch Erdungslöcher auf der Leiterplatte gelötet wird. Die Anzahl der Lötstellen zwischen der Abschirmung und der Masseebene der Leiterplatte kann sehr unterschiedlich sein. Im extremsten Fall kann die Abschirmung beispielsweise um den gesamten Umfang der Dose herum gelötet werden, wo sie mit der Leiterplatte verbunden ist. Auf diese Weise entsteht ein kompletter Faradayscher Käfig, der den höchsten Grad an Abschirmungseffektivität bietet. Andere Methoden umfassen Lötpads im Abstand von 2 bis 4 mm um den Umfang herum und Stifte, die auf der Rückseite der Platine verlötet werden, da diese Stifte durch Durchkontaktierungen oder Durchgangslöcher herausragen. Die Vorteile von einteiligen Abschirmungen auf Leiterplattenebene liegen darin, dass sie eine hohe Abschirmungswirkung bieten und zu den kostengünstigsten Lösungen gehören können. Typische Unzulänglichkeiten einteiliger PCB-Abschirmdosen Die Nachteile können zahlreich sein. Wenn die Abschirmdose während des Reflow-Prozesses installiert wird, können Sie die Leiterplatte nach dem Reflow-Prozess nicht mehr prüfen und/oder nachbearbeiten.
