RFI-Abschirmung

EMVauf Platinenebenefür Steckkarte

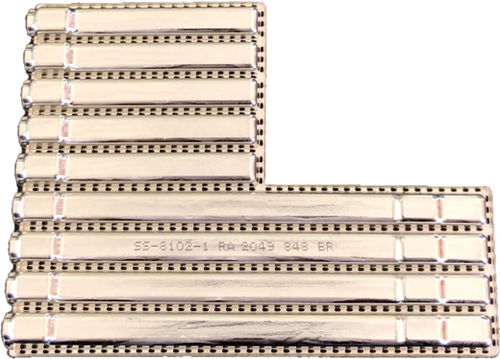

SnapShot EMI/RFI-Abschirmungen sind kundenspezifisch entworfene, einteilige Abschirmungen, die durch Thermoformung der Abschirmung in einer kundenspezifischen Form hergestellt werden. Durch die Verwendung einer Gussform können wir jedes abgeschirmte Fach leicht so gestalten, dass es Ihren Designanforderungen entspricht. Diese EMI-Abschirmungen für Leiterplatten mit mehreren Kammern bieten eine große Flexibilität, die es uns ermöglicht, ein hohes Maß an kundenspezifischer Anpassung zu gewährleisten, einschließlich Hohlräumen, Belüftungslöchern für die Kühlung, kundenspezifischen Ausschnitten für Kabel und Steckverbinder sowie Mauslöchern für den Ein- und Austritt von Leiterbahnen. Die SnapShot-Technologie für die Abschirmung auf Leiterplattenebene bietet das, was wir als "echte Multi-Cavity"-Leistung bezeichnen. Wir sagen dies, weil die Isolierung von Hohlraum zu Hohlraum in einer SnapShot EMI-Abschirmung mit mehreren Hohlräumen gleich der Isolierung zwischen der äußeren Umgebung und dem abgeschirmten Hohlraum ist. Benachbarte Hohlräume werden isoliert, indem zwischen den Hohlräumen der gleiche Lötkugel-Befestigungsmechanismus verwendet wird wie am Umfang der Abschirmung. Dadurch wird ein elektrischer Kontakt zur Erdungsebene zwischen den Hohlräumen im Abstand von 1,8 - 2,0 mm hergestellt, dem gleichen Abstand wie am Umfang der Abschirmung. Die Konstruktionsregel, dass keine Punkte mit einer EMI-Empfindlichkeit von mehr als 2 mm vorhanden sein dürfen, gewährleistet eine hervorragende Abschirmungswirkung und Isolierung bei den wichtigsten Frequenzen. Hier ein Beispiel für ein Design, bei dem die Multikavitäten-Fähigkeit zur Isolierung von neun Sende- und Empfangskanälen genutzt wurde:
