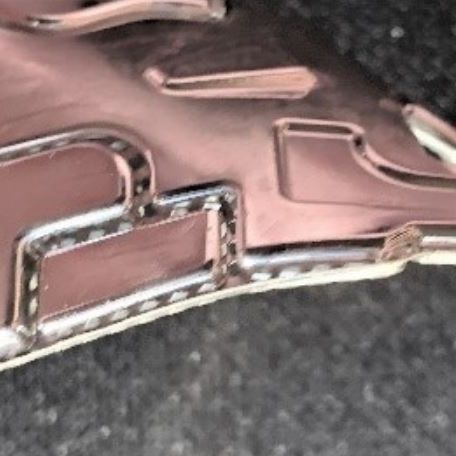

RFI-Abschirmung

EMVauf PlatinenebeneKäfig

Die typische einteilige Abschirmung auf Leiterplattenebene besteht aus einer gestanzten Metalldose (in der Regel ein Rechteck), die direkt an die Erdungspads oder durch Erdungslöcher auf der Leiterplatte gelötet wird. Die Anzahl der Lötstellen zwischen der Abschirmung und der Masseebene der Leiterplatte ist sehr unterschiedlich. Im extremsten Fall kann die Abschirmung beispielsweise um den gesamten Umfang der Dose herum gelötet werden, wo sie mit der Leiterplatte verbunden ist. Auf diese Weise entsteht ein kompletter Faradayscher Käfig, der den höchsten Grad an Abschirmungseffektivität bietet. Andere Methoden umfassen Lötpads im Abstand von 2 bis 4 mm um den Umfang herum und Stifte, die auf der Rückseite der Platine verlötet werden, da diese Stifte durch Durchkontaktierungen oder Durchgangslöcher herausragen. Die Vorteile einteiliger Abschirmungen auf Leiterplattenebene liegen darin, dass sie eine hohe EMI/RFI-Abschirmwirkung bieten und zu den kostengünstigsten Lösungen gehören können. Allerdings können sie auch zahlreiche Nachteile haben. Wenn die Abschirmung während des Reflow-Prozesses installiert wird, können Sie die Leiterplatte nach dem Reflow-Prozess nicht mehr prüfen und/oder nachbearbeiten. Wenn die Abschirmung nach dem Reflow-Prozess installiert wird, kann dies ein sehr kostspieliger und zeitaufwändiger manueller Prozess sein, der zum Auslöten benachbarter Komponenten führen kann, und sie ist nicht entfernbar und austauschbar, ohne die Leiterplatte und die Komponenten zusätzlicher Hitze auszusetzen, was immer ein Risiko darstellt. Um eine robuste Lötverbindung zwischen der einteiligen Abschirmung und der Leiterplatte zu gewährleisten, gelten strenge Anforderungen an die Koplanarität, die schwer zu erreichen sind und mit zunehmender Größe der Abschirmung immer schwieriger werden. Verbesserte einteilige EMI-Abschirmung mit XGR Technologies SnapShot® EMI Shield
