Batteriebetriebener elektronischer Neigungsmesser mit analoger Anzeige. Ablesung auf eingebautem Galvanometer. Hervorragende Stabilität des Nullpunktes, deshalb speziell geeignet für lange dauernde Geometriemessungen und Einstellarbeiten an grossen Führungssystemen. Das nivelSWISS ist in einem grosszügigen Grundkörper aus Grauguss aufgebaut.
Es sind 2 Bauformen lieferbar:
nivelSWISS HORIZONTALMODELL 50-H
Massiver Graugusskörper mit flacher Messbasis. Die Messbasis ist derart gestaltet, dass das Gerät auf Sondermessbasen (z.B. Hartgestein-Messbasen) oder an Sondermessvorrichtungen montiert werden kann. Besonders geeignet zum Ausrichten von horizontalen Maschinenbetten und zur Kontrolle der Ebenheit von Maschinentischen und Führungsflächen.

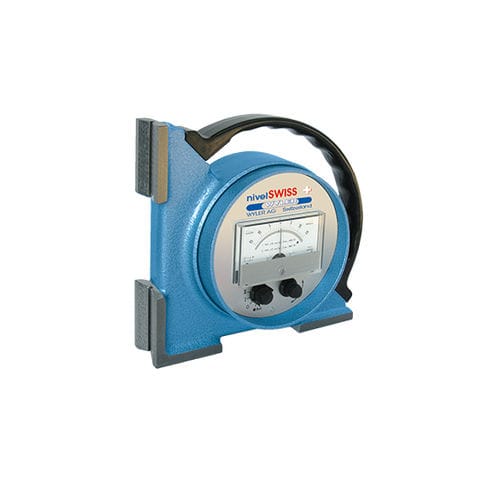

nivelSWISS WINKELMODELL 50-W
Massiver Graugusskörper mit zwei rechtwinklig zueinander angeordneten, prismatischen Messbasen, geeignet für Messungen an horizontalen und vertikalen Flächen und Wellen (Ø 20 ... 120mm).
In auf wendiger Handarbeit durch feines Schaben der einzelnen Messflächen wird die geforderte Präzision erzeugt. Das nivelSWISS eignet sich besonders gut für die Einstell- und Kontrollvorgänge an rechtwinkligen Geometrieelementen von Werkzeugmaschinen.
Messtechnik:
Analoge Messtechnik mit induktivem Messelement. Ein reibungsfrei aufgehängtes Pendel mit beträchtlicher Masse trägt einen Ferritkern, der in Abhängigkeit der Neigung mehr oder weniger tief in einen Differenz-Induktivaufnehmer eintaucht.
