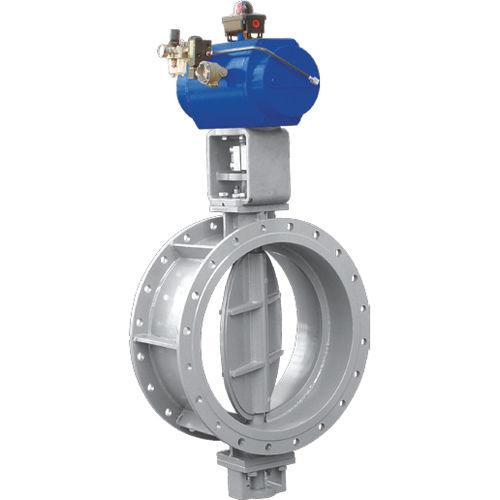

Absperrklappe W1, 2, 3elektrisch betriebenSteuerungfür Gas
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- mit Absperrklappe
- Betätigung
- elektrisch betrieben
- Funktion
- Steuerung
- Medium
- für Gas
- Korpus
- geschweißt, symmetrisch, großformatig
- Anwendung
- für Flüssigkeiten
- Weitere Eigenschaften
- selbstdichtend
- DN
Max: 3.200 mm
(125,984 in)Min: 80 mm
(3,15 in)- Druck
Max: 1,6 bar
(23,2 psi)Min: 0,1 bar
(1,5 psi)- Temperatur
Max: 800 °C
(1.472 °F)Min: -29 °C
(-20 °F)
Beschreibung
Die Serien W1, 2 und 3 haben eine große Kapazität, eine leichte Last und eine geschweißte Struktur. Geeignet für die Regulierung von Niederdruck-Gas oder Flüssigkeit, Hochtemperatur-Ausführungen sind ebenfalls erhältlich.
Die Serie W1 hat eine offene Klappenplatte; die Platte der Serie W2 ist oval geformt. Wenn das Ventil geschlossen ist, bilden die Platte und die Mittelebene des Ventilgehäuses einen Winkel von 10 Grad und bilden eine selbstdichtende Struktur; bei der Serie W3 wird ein Satz symmetrisch verteilter Rücksitzringe im Ventilgehäuse verwendet.
Membranventil der Serie QRM und Kolbenventil der Serie QRE
Öffnungsstruktur der Serie W1;
W2 selbstdichtende Struktur;
W3 flache Dichtflächenstruktur
155~580000
W1: 2%×Cv; W2, W3: 0,5%×Cv
---
