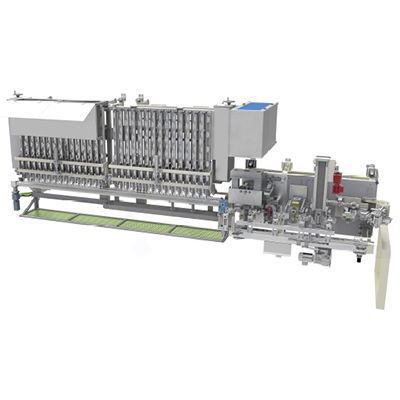

Messmaschine für Pleuel

DurchmesserRundheitZylindrizität

Die Pleuelstangenmessmaschine kann automatisch die großen und kleinen Köpfe von Pleuelstangen wiegen und die folgenden Punkte automatisch messen: Bohrungsdurchmesser, Rundheit und Zylindrizität; Mittenabstand zwischen zwei Bohrungen; Krümmung, Verformung und Dicke. Darüber hinaus verfügt es über die folgenden Funktionen: SPC-Analyse der oben genannten Messdaten; Ausgabe von Warnungen an die Vorverarbeitungsanlagen, um Fehler zu vermeiden; automatisches Aufdrucken von Identifikationscodes in Übereinstimmung mit den Messergebnissen; Pleuelstangen verschiedener Gruppen können an den entsprechenden Materialweg geschickt werden, was das Verpacken erheblich erleichtert. Technische Parameter Prinzip der Messung: Vergleichsmessung. Mit Hilfe eines Wegsensors wird die Differenz zwischen den gemessenen Teilen und den Kalibrierungsteilen gemessen, und anschließend werden die relativen Größen der gemessenen Teile berechnet. Das gesamte Steuerungssystem verwendet den Profinet-Bus-Kommunikationsmodus für die OPC-Kommunikation mit dem Host-Computer. Die Integration ist stark und die Kommunikation ist sicher und zuverlässig. Messbereich: Manuelle Einstellungen für Messungen verschiedener Größen. Mitte-zu-Mitte-Abstand: 120mm-150mm, großer Bohrungsinnendurchmesser: 40mm-60mm, kleiner Bohrungsinnendurchmesser: 15mm - 30mm, große Enddicke: 18mm-30mm. Mess-Taktzeit: ≤10 Sekunden, unter normalen Bedingungen und Betrieb Messposition Technologieebene: Sensorauflösung: 0.0001mm, Messgenauigkeit: 0,001mm, GRR: ≤10%. Technische Eigenschaften -Hohe Messgenauigkeit -Hohe Messgenauigkeit -Hohe Messleistung: 18 sec / Stück -Große Reduzierung der Arbeitskosten
