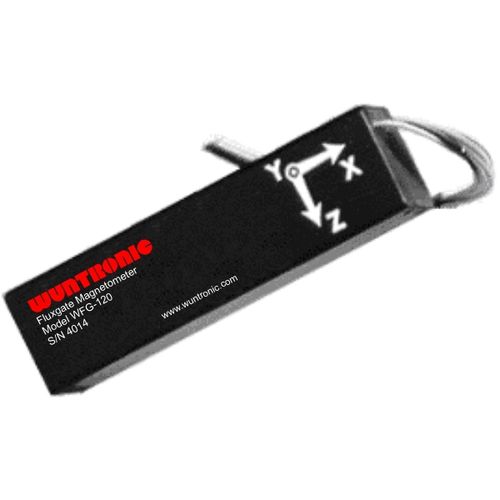

Magnetometer WFG-120

Das WFG-120 ist ein komplettes 3-achsiges Fluxgate Magnetometer, eingebaut in ein rechtwinkeliges Gehäuse mit parallel verlaufenden Längsseiten und Seitenabmessungen von 18,415mm (0.725") x 18,415 (0,725") sowie einer Länge von 38,1mm (1.5"). Das Gehäuse ist an den Ecken abgerundet, so dass dieses Magnetometer in einen Zylinder mit Durchmesser von 25,4 mm (1,0")eingesetzt werden kann Das System benötigt eine Speisung zwischen ±7 bis 12 VDC und hat dabei eine Leistungsaufnahme von 300 mW Das System bietet drei Analogausgänge, die proportional dem gemessenen magnetischen Feld in jeder der 3 orthognonalen Richtungen sind. Der Ausgang ist für jeden Bereich der 3 Achsen ± 4.0 Volt wobei, diese Ausgangsspannung proportional dem Bereich von ±1,0 Gauss ist. Der Normierungsfaktor ist hierbei auf ±0,1% abgeglichen. Der System Rauschpegel ist kleiner <1x10-6G RMS/Hz½.
