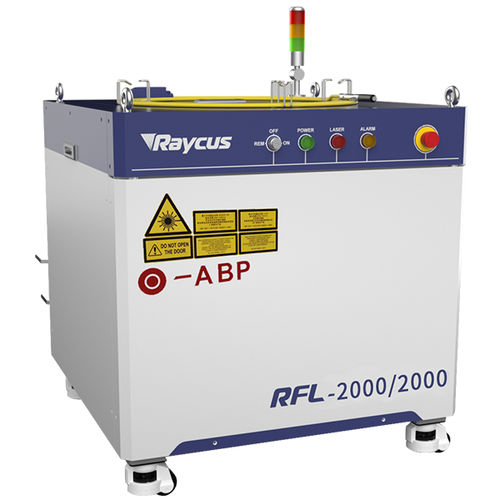

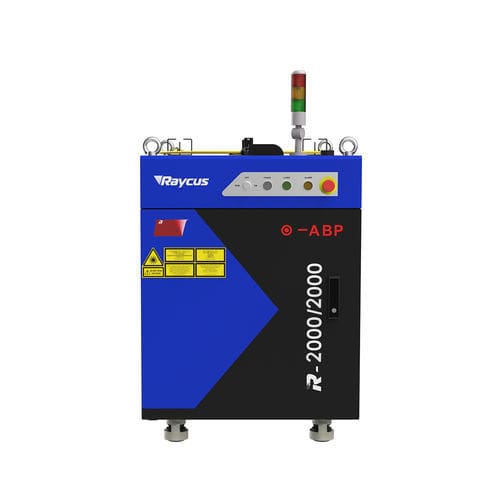

Pulslaser RFL-ABP2000/2000

FaserVISfür Automobilanwendungen

Der RFL-ABP (Adjustable Beam Profile) von Raycus schließt die Lücke in der einstellbaren Technologie für Faserlaser-Strahlmodi. Mit dem von Raycus entwickelten kundenspezifischen optischen Faserkombinierer können verschiedene Ausgangsmodi wie Gaußscher Punkt, Ringpunkt, gemischter Punkt usw. realisiert werden, die je nach Bearbeitungsanforderungen beliebig umgeschaltet werden können. Gleichzeitig kann die Leistung des Faserkerns und des Ringkerns unabhängig voneinander eingestellt werden, um ein beliebiges Leistungsverhältnis zwischen dem Faserkern und dem Ringkern zu erreichen. Die Erfüllung der Anforderungen an hochwertiges Laserschneiden und -schweißen ist eine weitere Waffe zur Verbesserung der Bearbeitungsqualität und -effizienz geworden. Technische Merkmale - Vollfaserstruktur, stabil und zuverlässig - Das optische Modul ist unabhängig in die Kernschicht und die Ringkernschicht der Ausgangsfaser eingekoppelt - Die Leistung des Kerns/Ringkerns kann unabhängig eingestellt werden, und die Leistungsumschaltzeit ist kurz (in der Größenordnung von Millisekunden) Mit Wellenformbearbeitungsfunktion Optische Eigenschaften . Modulationsfrequenz:50~5000Hz . Zentrum Kerndurchmesser: 50/100μm . Ringkerndurchmesser: 150/300μm . Qualität des Mittelstrahls: ≤2,2/4 mm×mrad . Ausgangskabellänge: 20m (anpassbar) Elektronische Steuereigenschaften . Betriebsspannung (V AC): Dreiphasiges Vierleitersystem AC 340V ~ 420V, 50/60Hz (mit PE)lSteuerungsmethode:Serielle Kommunikation / AD Andere Eigenschaften . Abmessungen (mm): 670*990*1160 (einschließlich Griff) . Kühlungsmethode: LuftgekühltlGewicht :＜250kgBetriebstemperatur:10～40°C Vorteile der kreisförmigen Punktverarbeitung . Leistung von Zentralpunkt und Ringpunkt . Unabhängig einstellbares Schweißen . Spritzerfreie Schweißnahtbildung ist stabil und gleichmäßig
