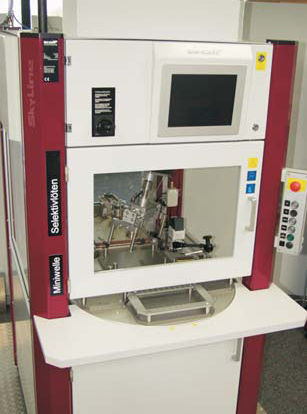

Miniwellen-Selektivlötanlage SkyLine
automatischPCB

Miniwellen-Selektivlötanlage
Miniwellen-Selektivlötanlage
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Technik
Miniwellen
Betriebsmodus
automatisch
Verwendung
PCB

Beschreibung

Selektivlöten mit Miniwelle Nach wie vor sind SMD-bestückten Leiterplatten, bedrahtete Bauelemente einzulöten. Besonders bei einer größeren Anzahl von Lötstellen bietet sich das Selektivlöten mit Miniwelle an. Miniwellen können bereits ab einem Freiraum von 2mm um den Lötbereich herum eingesetzt werden. Durch schnellwechselbare Düsensätze ist das Verfahren flexibel einsetzbar für unterschiedlichste Lötstellen. Auch das Verzinnen von Kupferlitzen, sowie das Abisolieren von Lackdrähten ist in Miniwelle möglich. Selektivlötverfahren leiten sich vom Wellenlöten ab, bei denen durch die Verkleinerung der Lötwelle bzw. Reduzierung des Lötbades auf kleine Lötdüsen der Lötbereich eingeschränkt wurde. Prinzipiell kann unterschieden werden zwischen >>SchleppenTauchen<< des Werkstückes in flüssiges Lot. Bei dem Verfahren wird das Werkstück in eine „stehende“ Miniwelle getaucht. Um die entstehende Oxidhaut an der Oberfläche abzureißen fließt die Lotwelle innerhalb der Düse, das heißt intern ab. Um die Oxidbildung am Düsenaustritt zu reduzieren und die Lötung zu verbessern, wird die Düse mit Stickstoff umspült. Selektivlötsysteme können als vollautomatische Maschinen in “In-Line- Ausführung” oder als Handarbeitsplatz aufgebaut werden. Basis ist die Wolf - Standardzelle (siehe gesonderte Produktinformation “Produktionsmodule”) Wir unterstützen bei der Verfahrensentwicklung und bieten die Möglichkeit von Lötversuche und Vorserienfertigung in unserem Technologiezentrum.

VIDEO
