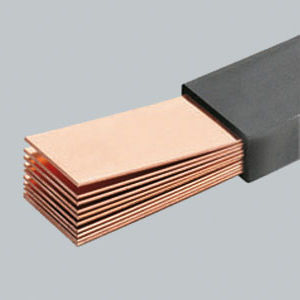

Kupfer-Sammelschiene 01509

isoliertflexibelUL

Lamellierte Kupferschiene, blank, isoliert 10x 50 x 1 1244 A, 2 m lang System Zubehör Produktgruppe - 06 Untergruppe - 81 VE - 1 EAN - 4021267015091 Produktvorteile Durch lamellierte Cu-Schienen reduziert sich der Aufwand zum Verbinden von Sammelschienen wesentlich. Biegevorrichtungen, wie sie bei massiven Kupferschienen benötigt werden, sind entbehrlich. Durch die 2mm starke Isolation wird keine zusätzliche Abdeckung benötigt. Katalogseite - 2020 : 3.8, 5.2, 7.18 eCl@ss 6.1 - 27370303 eCl@ss 7.1 - 27370303 ETIM 4.0 - EC001522 ETIM 5.0 - EC001522 Angaben IEC Standards IEC 61439-1:2011 GB/T 7251.1 Elektrische Werte IEC Bemessungsstrom (IEC): - 1244 A Kurzschlussfestigkeit: - siehe Produktbeschreibung des verwendeten Schienenträgers Verlustleistungsabgabe des Artikels: Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 83.5 W. (Bei voller Belastung beträgt die Leistungsabgabe 130.4 W.) Belastbarkeit in Abhängigkeit von der zugelassenen Eigenerwärmung ohne Einwirkung zusätzlicher Wärmequellen: Strom bei 30 K: - 914 A Strom bei 40 K: - 1089 A Strom bei 50 K: - 1244 A Strom bei 60 K: - 1383 A Strom bei 70 K: - 1510 A zu beachten ist die Temperaturbeständigkeit der Isolation von 105 °C beim Anschluss an Produkte und Geräte sind die vorgegebenen Leiterquerschnitte zu beachten (nach zutreffenden Normen oder Herstellerangaben)
