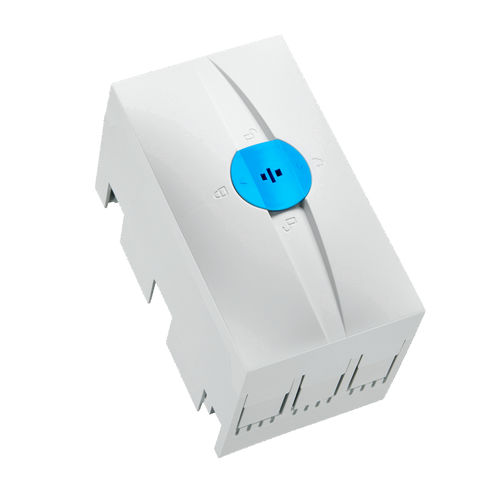

Stromschienen-Klemmenblock 01165

SchraubanschlussIECdreipolig

Anschlussklemmenplatte, 3-polig 35 - 150 mm², AWG 2 - 300 MCM, lam. Cu. 15 - 20 x 5 - 10 für Sammelschienen 12 x 5, 10 System 30Compact 3P Produktgruppe - 07 Untergruppe - 48 VE - 1 EAN - 4021267011659 Produktvorteile Klemmen mit unverlierbaren Klemmschrauben Übergreifen des Leiters möglich Angabe von Nennquerschnitt und Anzugsdrehmoment auf den Klemmen vermerkt. Katalogseite - 2020 : 2.2 eCl@ss 6.1 - 27141146 eCl@ss 7.1 - 27141146 ETIM 4.0 - EC000001 ETIM 5.0 - EC000001 Angaben IEC Standards IEC 61439-1:2011 IEC 60999-1:1999 IEC 60999-2:2003 GB/T 7251.1 Elektrische Werte IEC Bemessungsstrom (IEC): - 275 A Bemessungsspannung (IEC) AC: - 690 V Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. zusätzliche Daten IEC Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. max. zulässige Spannung (IEC) AC: - 1000 V max. zulässige Spannung (IEC) DC: - 1500 V Strombelastbarkeit (IEC) max.: - 480 A Bemessungsstoßstromfestigkeit Ipk max.: - 45.9 kA
