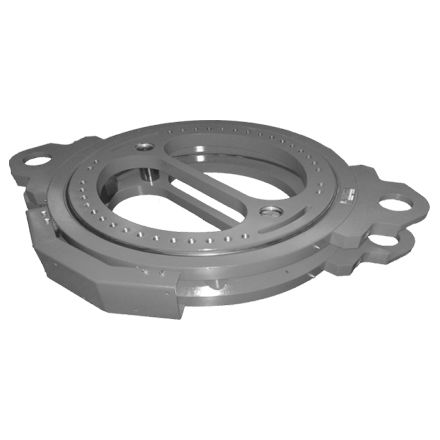

Drehverbindung mit Außenverzahnung

mit InnenverzahnungunverzahntKugel

Drehverbindungen - Sonderbauformen: Unser Lieferprogramm im Bereich der Drehverbindungen umfasst unter anderem folgende Sonderbauformen: Für spezielle Einsatzbedingungen und Anwendungen (z.B. extreme Temperaturen, Gefahr durch Verunreinigungen, eine hängende Einbaulage, oder besonders hohe Kräfte, Momente oder Drehzahlen) können Sonderkonstruktionen angefertigt werden. Einzelheiten dazu können jederzeit mit unseren Konstrukteuren besprochen werden. Unsere Sonderlösungen im Überblick: - Genaulager mit Zentrierungen - Lager mit Vorspannung - Varianten mit erhöhter Schraubenzahl - Abstandshalter und Käfige aus Stahl oder Messing - Spezielle Oberflächenbehandlung wie Farbgebung, Verzinken oder Chromatieren - Sonderdichtungen (chemikalienbeständige Ausführungen, Stahllabyrinthdichtungen, Hoch- und Niedrigtemperaturvarianten) - Spezialfette Fertigungsprogramm - Allgemeine Informationen: - Werkstoffe für Standard-Bauteile sind vergütete Stähle - 42CrMo4 und andere; für Sonderanfertigungen werden auch verschiedene Edelstähle - beispielsweise X45Cr13 - verarbeitet - Außen- und Innenverzahnung Modul 3 - 24 - Gerad- und schrägverzahnt - Drehen, Bohren, Verzahnen und Härten standardmäßig bis 5000 mm - Verzahnungsqualitäten 8 - 12 (gefräst) - Verzahnungstoleranzfeld 27 - Dichtung: bei Standard-Bauteilen werden einfache Lippendichtungsprofile an der Ober- und Unterseite der Drehverbindung eingesetzt; bei Sonderanfertigungen und sehr widrigen Umgebungsbedingungen sind auch mehrlippige Dichtungsprofile möglich - Härtetiefenprüfung mit Ultraschallmessung - Qualitätssicherung durch Simulation und Probelauf nach Komplettmontage im Werk - 100%-Prüfung
