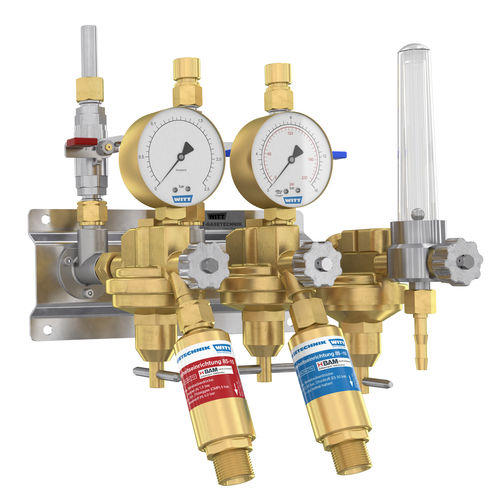

Mehrweg-Verteilerblock 610 series

MessingKraftstofffür Gas

Bedienungsfreundliche Entnahmestellen für Wandmontage zur Entnahme von technischen Gasen. Zum Anschluss an ein zentrales Gasversorgungssystem (Ringleitung). Die kompakte Bauweise ist modular erweiterbar und bietet eine Vielzahl an Kombinationsmöglichkeiten. Vorteile: individuell kombinierbar bei der Anordnung der Gaspfade und Ausführungsmerkmale Eingang mit Fittings (Löt- und/oder Schweißnippel) und Ausgang mit Tülle oder Aussengewinde (optional Schlauchkupplung) mit Kugelhahn im Eingang, signalisiert deutlich die Position AUF / ZU bzw. Gasfluss / Gasstop schnelle und einfache Wandmontage kompakte Bauform komplett montiert und geprüft bis max. 3 Gaspfade (610-3) siehe Abbildung oben Armaturenleiste aus Edelstahlblech, zur Entnahme von Acetylen, Brenngas, Sauerstoff und Schutzgas Optional: Druckregler mit Manometer oder Schwebekörper Ausführung mit Sicherheitseinrichtungen, nach EN 730 / ISO 5175-1 gegen Gasrücktritt und Flammendurchschlag Schlauchkupplungen SK100 nach DIN EN 561 / ISO 7289 WITTFIX-Rohrverschraubungen Verwendung: Entnahmestellen werden über die Ring- bzw. Stichleitungen an das zentrale Gasversorgungssystem angeschlossen und sind auf die örtlich benötigten Verbrauchsmengen, sowie auf die individuell benötigten Betriebsdrücke abgestimmt. Bezeichnung 610-1 für einen Gaspfad 610-2 für zwei Gaspfade 610-3 für drei Gaspfade
