Be- und Entladesystem / für Aufroller ARL

automatisch

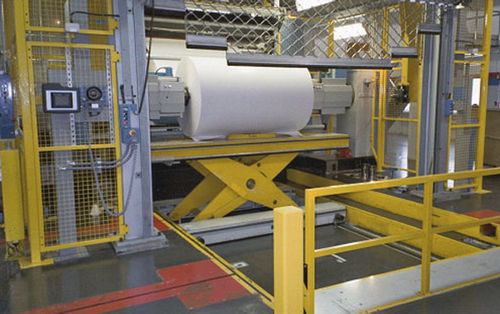

Die heutigen Tiefdruckmaschinen mit Rollen bis 10 t Gewicht erfordern hoch präzise und stabile Schiebebühnen mit integrierter Hubeinrichtung. Die neue, fertig vorbereitete Rolle gelangt in die Warteposition unmittelbar vor dem Rollenwechsler. Der automatische Zyklus für die Beschickung wird durch den Splice-Vorgang gestartet Als erster Schritt wird die Restrolle mittels Monorail- Hülsenklammer direkt vom Rollenwechslerarm entnommen. Die neue Rolle wird in der Mitte der Schiebebühne positioniert. Anschliessend fährt die Bühne zur Achse der Vorzentrierung und hebt die Rolle an. Eine Fotozelle der Vorzentrierung stoppt den Hub. Nun beginnt die Funktion der Zentrierarme. Synchron werden die Zentrierkonen in die Rollenhülse eingeschoben. Höhenabweichungen werden durch die Feinhöhenverstellung nachkorrigiert. Die Feinhöhenverstellung erlaubt auch das Ausgleichen von Höhendifferenzen links/rechts. Die integrierte Schwenkschiene ermöglicht die genaue seitliche Ausrichtung der Rolle. Ist die Rolle ausgerichtet so wird die Position blockiert, die Schiebebühne fährt in die Ladeposition und übergibt die Rolle an den Rollenwechsler.
