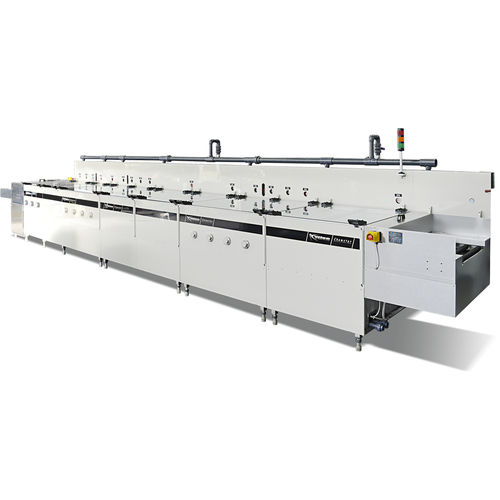

Sprüh-Durchlaufreinigungsanlage DESMEARSTAR

TauchProzessfür die chemische Industrie

DESMEARSTAR ist eine Reihe von modularen CHEMSTAR-Serien aus Polypropylen und Edelstahl AISI 316 Modulen für die Kombination von Leitungen bei der Herstellung von Leiterplatten. Diese Serie ist eine Kombination aus horizontalen Chemikalienspritz-, Chemikalientauch- und Spülmodulen für Desmear-Prozesslinien zur Reinigung von Blinddurchkontaktierungen und Bohrungen, um die richtige Rauheit auf der Harzoberfläche der Innenlagen-, Mehrlagen- und Doppelseiten-Leiterplatten zu erzeugen. Der Desmear-Prozess ist eine Kombination aus drei verschiedenen Schritten: Konditionierer "Sweller" zum Erweichen des Harzes und Reinigen von Bohrlöchern vom Bohrstaub mit Hilfe der Ultraschalltechnik und der Forced Fluid Flow Manifold Technology. Permanganat, um die Glasfasern mit Hilfe der Ultraschall und Forced Fluid Flow Manifold Technology vollständig von Epoxidharz auf die Oberfläche zu schmieren. Neutralisator einer sauren Lösung, um den Überschuss an Permanganatlösung zu neutralisieren. Diese Serie ist für Plattenbreiten von 650 (25,5") und 760mm (30") erhältlich. Die Chemstar-Serie kann standardmäßig Plattenstärken von 0,5 bis 5 mm (.020" bis .200") verarbeiten, kann aber problemlos mit Platten bis zu einer Dicke von 0,05 mm arbeiten. (.002") mit dem Thin Material System oder bis zu 12,7 mm. (.500") mit der Thick Board Option. Die Maschine hat eine selbsttragende Struktur, die vollständig aus den gleichen Materialien gefertigt ist und ist von links nach rechts in Förderrichtung oder in Spiegelausführung erhältlich.
