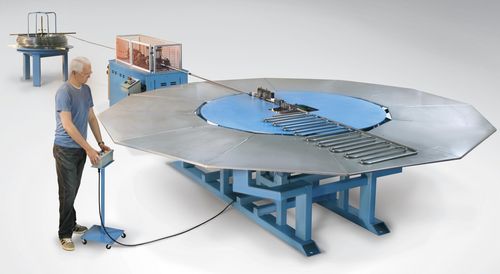

Servoelektrische Biegemaschine SB series

RohrCNC3-Achs

Produktbeschreibung Die CNC-Serpentinenrohrbiegemaschinen der SB-Serie sind für den kompakten Produktionseinsatz konzipiert. Alle Rohrbiegemaschinen der SB-Modelle ermöglichen das Biegen von Serpentinenrohren, ohne dass das Material zwischen den Biegungen gedreht werden muss (R-Achsen-Ebenenrotation). Programmieren Sie die Biegewinkel, den Mittellinienradius, die geraden Längen und den Beginn der Serpentinenproduktion. Der Schlauch bleibt immer in Kontakt mit dem Auflagetisch und erhält die Planheit. Einer der Vorteile der Rohrbiegemaschine der SB-Serie ist ihre Fähigkeit, die Serpentinenspule während der Herstellung zu verwalten. Da der Biegekopf sowohl CW als auch CCW biegen kann, ohne das Rohr zwischen den Biegungen zu drehen, wird die Möglichkeit, größere Serpentinenspulen zu steuern, wesentlich einfacher. Winton bietet mehrere Serpentinenbiegelösungen an, die von 5 mm Außendurchmesser bis 50 mm Außendurchmesser reichen. Alle Lösungen nutzen ein 3-Achsen-Servo-CNC-System, das es dem Anwender ermöglicht, alle Winkel und alle geraden Längen zu programmieren. Die Steuerung kompensiert die Rückfederung und stellt ein 3D-CAD-Modell des Rohres vor dem Biegen zur Verfügung. Der 3D-Viewer eignet sich hervorragend für die Bauteilverifikation. Der Rest ist CNC-gesteuert. So einfach ist das. Serpentinenbiegen sollte einfach sein. Alle Modelle biegen CW und CCW, ohne dass das Rohr zwischen den Bögen gedreht werden muss. Diese Eigenschaft wird oft wichtig, um sicherzustellen, dass der gebogene Serpentinenschlauch flach bleibt. In der Welt der Wärmeübertragung verwandelt sich eine flache Serpentinenspule in ein effizientes Produkt. Ein geteilter Matrizenantrieb ist standardmäßig vorhanden und ermöglicht das Biegen mit engen Radien. Die Konstruktion des Biegekopfes ermöglicht ein sofortiges Rechts- oder Linksbiegen. Daher ist es nicht erforderlich, den Biegekopf für die entgegengesetzte Handdrehung neu zu positionieren.
