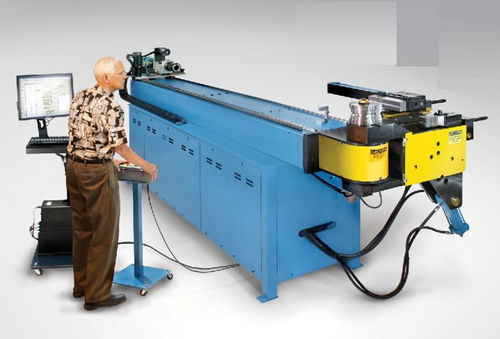

Servoelektrische Biegemaschine RD50

RohrCNC3-Achs

Produktbeschreibung Die CNC-Rohrbiegemaschine RD50 von Winton wurde entwickelt, um aufeinanderfolgende CW- und/oder CCW-Biegungen in einem einzigen Werkstück herzustellen. Ein XY servogesteuerter Kopfschieber positioniert den Biegekopf in der richtigen Ausrichtung in Bezug auf das zu biegende Material. Daher bewegt sich das zu biegende Material nur in einer horizontalen Ebene in Richtung der Biegewerkzeuge und niemals nach oben oder unten. Dies ist wichtig beim Biegen von Profilen. Ein optionaler STEP-Dateikonverter, der über eine Windows-basierte Schnittstelle gesteuert wird, ermöglicht es dem Benutzer, das CAD-Modell eines gebogenen Rohres direkt in die Rohrbiegemaschine zu importieren, wodurch die manuelle Eingabe von LRA- oder XYZ-Daten aus einer Zeichnung entfällt. Das bedeutet, dass die neuesten Biegedaten direkt aus dem Engineering in die Rohrbiegemaschine übernommen werden. Die Vorteile sind minimale Prozesszeit, deutlich reduzierte Arbeitskosten und konsistente Fertigungsteile. Kapazität: Rohre mit 50mm Außendurchmesser 4 Achsen servogesteuert Optionale R-Achse verfügbar (Ebenenrotation) Endstück- oder Kupplungszuführung verfügbar Detektor für Vorderkantenteile verwendet Uhrenteil in der Biegemaschine Sowohl CW- als auch CCW-Rohrbiegen Programmierbare Stütze für gebogenes Material (Rücksprache mit dem Hersteller, optional) Optionaler Dornausheber Optionale Doppelstockwerkzeuge Optionaler Split-Die-Aktuator 3D-Modell-Viewer für die LRA-Datenverifizierung - optional
