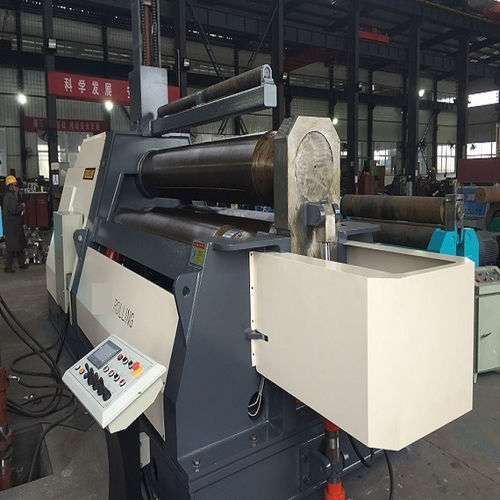

4-Walzen-Rundbiegemaschine W12NC series

Hauptstruktur und Arbeitsprinzip A.Bei dieser Maschine handelt es sich um eine symmetrische Walzmaschine, die eine Rolle nach unten und eine Rolle nach oben und dann eine Rolle nach oben und unten rollen lässt, um Stahlblech zu biegen. B. Diese Maschine besteht aus zwei Teilen, nämlich einem Arbeitsteil, das in das gesamte Chassis eingeschweißt ist, und einem beweglichen Teil. Arbeitsteil bestehend aus linkem und rechtem Lagersockel, einer Aufwärtswalze, zwei Unterwalzen (das Material der drei Walzen besteht aus 45#-Stahl und wird wärmebehandelt), Hubschnecke und Turbine und anderen Zubehörteilen. Die Abwärtswalzen treiben die Aufwärtswalze zur Bewegung an, die Aufwärtswalze kann die Aufwärts- und Abwärtsbewegung über die Höhe ausführen. Antriebsteil bestehend aus Hauptmotor, Hauptdrehzahluntersetzungsgetriebe und anderen Zubehörteilen. C. Die Unterwalzen wurden vom Hauptmotor über den Hauptdrehzahlreduzierer angetrieben, die Abtriebsspindel des Hauptdrehzahlreduzierers wurde über ein Gruppengetriebe zu zwei Unterwalzen angetrieben, die Drehrichtung der Walzen wurde vom Hauptmotor eingestellt. D. Die obere Walze wurde durch einen Hilfsmotor über einen Schnecken- und Schneckenradmechanismus des Untersetzungsgetriebes der rechten/linken Walzen angehoben. Das, damit sich die Hebestange auf und ab bewegen kann. E. Die Entladevorrichtung ist dazu bestimmt, das Werkstück nach dem Biegen der Trommeln zu entfernen. Vor dem Entladen bewegen sich die oberen Rollen in die obere Grenzposition, die Auswuchtvorrichtung an den Enden der oberen Rollen trifft auf die oberen Rollen, zieht die Spindel des Bolzens heraus und entfernt dann das Werkstück.
