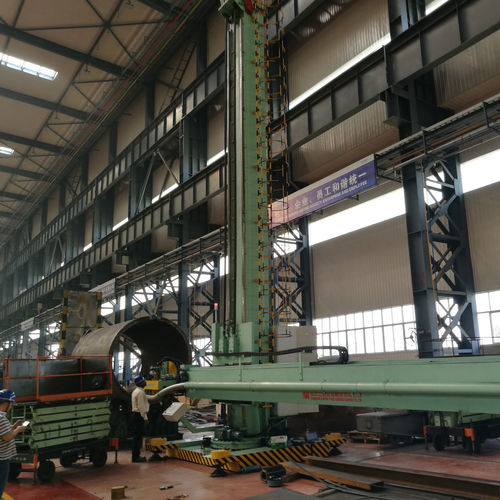

Außenrundschleifmaschine 2M58ZSM7.5×6

Innenrundfür Behälter

1.Bewerbung 2M58ZSM7,5×6 wird für die Innen-/Außenumfangs- und Längsnaht, das Schleifen der Plattierungsnaht und das Ausfugen von Kessel, Druckbehälter und verwandten Behältern verwendet. 2.Systemkonfigurationen und technische Daten (siehe folgende Tabelle und Bilder ) 2.1. System-Konfigurationen Sie besteht aus dem Kreuzmanipulator ZSM7,5×6, dem Multifunktions-Schleifrad MW-1300 und Schleifbandkopf, dem Entstaubungssystem SG*5.0, der pneumatischen Steuerung und dem zugehörigen elektronischen System. 2.2. Wichtigste technische Daten. Geeignete Werkstückgröße SN - ARTIKEL - DATEN 1 - Maximum jeder Druckabschnitt / Plattenlänge - ≤4000mm 2 - Außendurchmesser des Druckbehälters - 800~6000mm 3 - Minimaler Fugenhobel Innendurchmesser (mit Staubabsaugsystem) - 1800mm(Schleifen der inneren Längsnahtschweißnaht 2400mm) 4 - Mindestschleifen Innendurchmesser (mit Staubabsaugsystem) - 1800mm(Innenlängsnaht schleifen2400mm) 5 - Werkstückmaterial geeignet - Niedriglegierter Stahl, hochlegierter Stahl, Edelstahl und Kohlenstoffstahl Manipulator 1 - Mindesthöhe vom Schleif- und Hohlmeißelkopf bis zum Boden - 900 mm 2 - Hubhöhe des seitlichen Trägers - 7500 mm 3 - Maximale Vertikalbewegungsgeschwindigkeit (Frequenzsteuerung) - 100~1000mm /min 4 - Seitlicher Strahlhub - 6000 mm 5 - Maximale Geschwindigkeit der seitlichen Bewegung (Frequenzsteuerung) - 100~1000mm /min 6 - Grad der verfügbaren Säulendrehung - ±180° 7 - Drehgeschwindigkeit der Säule - 12°/min 8 - Seitliche Strahlablenkung - 2,0 mm/m
