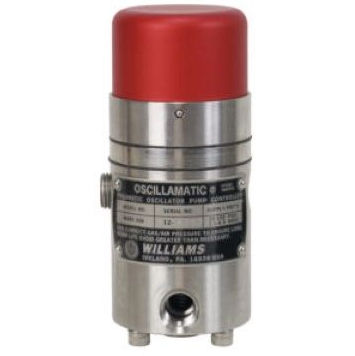

Pneumatische Pumpensteuerung MK-II

DosierMembranAluminium

Der MK-II Oszillamatic Controller ist ein pneumatischer Impulsgeber/Zeitgeber, der für den Betrieb der pneumatisch betriebenen Pumpen der Williams-Serie verwendet wird. Das Steuergerät besteht aus einer oberen und einer unteren Kammer, die durch einen verschiebbaren Schieber getrennt sind, und verwendet ein Kapillarrohr mit einem Nadelventil, um die Versorgungsluft/das Gas von der unteren in die obere Kammer zu übertragen. Die Regler unterscheiden sich zwar in ihren Dichtungen (MK-X mit Nutringdichtungen und MK-II, MK-VII, MK XIIA mit Membrandichtungen), ihre Funktionsweise ist jedoch im Wesentlichen die gleiche. Wenn sich der Schieberkolben in seiner höchsten Stellung befindet, schließt ein Pilotstopfen eine Entlüftung und leitet die Zuluft/das Gas zur Pumpe oder zum Relais. In der niedrigsten Stellung des Schiebekolbens ist es umgekehrt: Der Pilotstopfen verhindert, dass Zuluft/Gas in die Pumpe oder das Relais gelangt, und öffnet die Entlüftung, damit es entweichen kann. Der Steuerkolben kehrt dann in seine höchste Stellung zurück und wiederholt den Zyklus. Merkmale Manuelle Betätigung von Williams-Pneumatikpumpen Die Membrankonstruktion macht eine Schmierung überflüssig Verwendet Membranen statt "U"-Becher für mehr Zuverlässigkeit konstruktion aus rostfreiem Stahl 316
