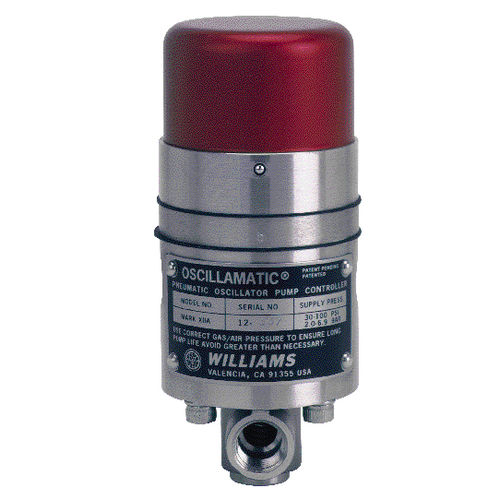

Pneumatische Pumpensteuerung MK XIIA

Steuerungen Der MK-II Oscillamatic Controller ist ein pneumatischer Impulsgeber/Zeitgeber, der zum Betrieb der pneumatisch betriebenen Pumpen der Williams-Serie verwendet wird. Der Regler, der aus einer oberen und einer unteren Kammer besteht, die durch einen verschiebbaren Schieber getrennt sind, verwendet ein Kapillarrohr mit einem Nadelventil, um die Versorgungsluft/das Gas von der unteren zur oberen Kammer zu übertragen. Obwohl sich die Regler in ihren Dichtungen unterscheiden, MK-X verwendet Nutringe und MK-II, MK-VII, MK XIIA verwenden Membrandichtungen, ist ihre Funktionsweise im Wesentlichen gleich. In der höchsten Stellung des Schiebekolbens verschließt ein Pilotstopfen eine Entlüftung und fördert die Zuluft/das Gas zur Pumpe oder zum Relais. In der niedrigsten Stellung des Schiebekolbens ist es umgekehrt; der Pilotstopfen verhindert, dass Zuluft/Gas in die Pumpe oder das Relais gelangt, und öffnet die Entlüftung, damit es entweichen kann. Der Steuerkolben kehrt dann in seine höchste Position zurück und wiederholt den Zyklus.
