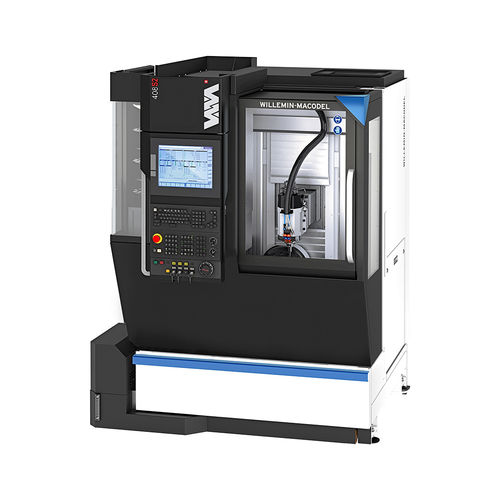

CNC-Bearbeitungszentrum / 5-Achs 408S2

vertikalHSK-E40HSK A- 40

Das Bearbeitungszentrum mit 5 Simultanachsen 408S2 ist für die Bearbeitung komplexer prismatischer Werkstücke bis 80 mm Kantenlänge ausgelegt. Es verfügt über eine vertikale Motorspindel mit Bewegung in drei orthogonalen Achsen sowie zwei übereinander angeordnete Drehachsen mit Direktantrieb. Der hochpräzise Doppelteilapparat ermöglicht Fräsbearbeitungen mit hoher Winkelauflösung und Dreharbeiten auf der C-Achse mit bis zu 4'000 min-1. Das Bearbeitungszentrum kann mit einer Vielfalt an Spannsystemen für die Bearbeitung ab Rohlingen sowie mit verschiedenen Standard-Paletten- systemen ausgestattet werden. Die 408S2 vereint die jüngsten technischen Entwicklungen und das umfassende Know-how von Willemin-Macodel in der hochpräzisen Bearbeitung und eignet sich ideal für Hightech-Anwendungen in den Bereichen Uhrenindustrie, Medizintechnik, Luft-/Raumfahrttechnik und Mechanik. WEITERE KENNDATEN Drehen auf der C-Achse mit bis zu 4'000 min-1 Hochpräzisions-Doppelteilapparat Direct Drive, Auflösung 0,0001° Schwenkbereich der B-Achse -100° bis +30° Winkelpositionierung der B-Achse, 0° – 90° in 0,2 s Beschleunigung der Linearachsen X Y Z, 8 m/s2 Werkzeugmagazin mit max. 96 Positionen Kühlmittelzufuhr durch den Werkzeugmittelpunkt, programmierbar bis 80 bar Stellfläche rund 2,8 m2
