CNC-Bearbeitungszentrum / 5-Achs 508S2
6-AchsvertikalHSK-E40

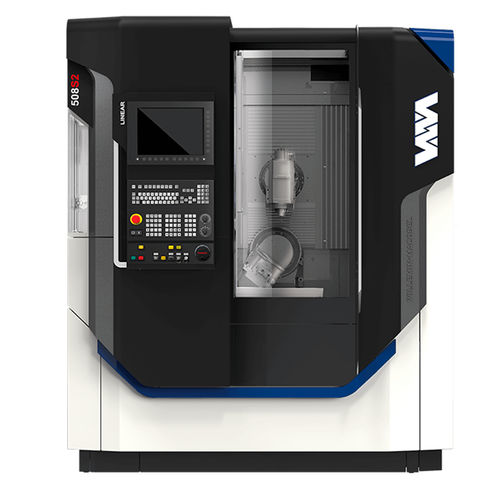

CNC-Bearbeitungszentrum / 5-Achs - 508S2 - Willemin-Macodel - 6-Achs / vertikal / HSK-E40
CNC-Bearbeitungszentrum / 5-Achs - 508S2 - Willemin-Macodel - 6-Achs / vertikal / HSK-E40
CNC-Bearbeitungszentrum / 5-Achs - 508S2 - Willemin-Macodel - 6-Achs / vertikal / HSK-E40 - Bild - 2
CNC-Bearbeitungszentrum / 5-Achs - 508S2 - Willemin-Macodel - 6-Achs / vertikal / HSK-E40 - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
5-Achs, 6-Achs
Spindelausrichtung
vertikal
Spindelnase
HSK-E40
Anzahl Werkzeuge
48 Werkzeuge
Zuatzfunktion
Fräs
Anwendungsbereich
für die Medizintechnik, für die Raumfahrtindustrie, Dental
Weitere Eigenschaften
mit Direktantrieb, Hochleistung, Hochpräzision
X-Hub

400 mm
(15,75 in)

Y-Hub

200 mm
(7,87 in)

Z-Hub

385 mm
(15,16 in)

Rotationsgeschwindigkeit

30.000 rpm, 42.000 rpm
(188.496 rad.min-1, 263.894 rad.min-1)

Leistung

10 kW, 15 kW
(13,6 hp, 20,39 hp)

Vorrückgeschwindigkeit X-Achse

60.000 mm/min
(39 in/s)

Vorrückgeschwindigkeit Y-Achse

60.000 mm/min
(39 in/s)

Vorrückgeschwindigkeit Z-Achse

60.000 mm/min
(39 in/s)

Werkzeuggewicht (max.)

1 kg
(2,2 lb)

Werkzeugwechselzeit

0,8 s

Gesamtgewicht

4.700 kg
(10.361,73 lb)

Gesamtlänge

2.210 mm
(87 in)

Gesamtbreite

1.870 mm
(73,6 in)

Gesamthöhe

2.220 mm
(87,4 in)

Beschreibung

Die 508S2 ist ein Bearbeitungszentrum mit 5 Simultanachsen für die Bearbeitung komplexer prismatischer Werkstücke. Die Maschine ist mit der „Full Linear“-Technik ausgerüstet, das heißt, dass alle Linear- und Drehachsen über Motoren mit Direktantrieb verfügen. Die hohe Dynamik und die hohe thermische Stabilität machen aus der 508S2 eine sehr produktive Maschine für die Fertigung von Teilen mit hoher Wertschöpfung, die höchste Präzision und eine hervorragende Oberflächengüte erfordern. Das Bearbeitungszentrum 508S2 ist mit einer vertikalen Motorspindel für Fräsbearbeitungen mit bis zu 42.000 min-1 sowie einem Direct-Drive-Doppelteilapparat für Drehbearbeitungen auf der C-Achse mit bis zu 4000 min-1 ausgestattet. Zudem bietet die 508S2 zahlreiche zusätzliche Funktionen, unter anderem ein Werkzeugmagazin mit bis zu 96 Positionen und eine maßgeschneiderte Roboterlösung, was die Maschine zu einer echten Multiprozess-Fertigungszelle macht. Die 508S2 vereint die jüngsten technischen Entwicklungen und das umfassende Know-how von Willemin-Macodel in der hochpräzisen Bearbeitung mit 5 Simultanachsen und beweist ihre Fähigkeiten bei Hightech-Anwendungen wie in der Uhren- und Schmuckindustrie, Medizin- und Dentaltechnik, Luft- und Raumfahrttechnik sowie Präzisionsmechanik. WEITERE KENNDATEN Drehen auf der C-Achse bis zu 4000 min-1 Hochpräzisions-Doppelteilapparat Direct Drive, Auflösung 0,0001° Schwenkbereich der B-Achse -110° bis +30° Winkelpositionierung der B-Achse, 0° – 90° in 0,2 s Beschleunigung der Linearachsen X Y Z 10 m/s2 Werkzeugmagazin mit bis zu 96 Positionen Kühlmittelzufuhr durch den Werkzeugmittelpunkt, programmierbar bis 80 bar
