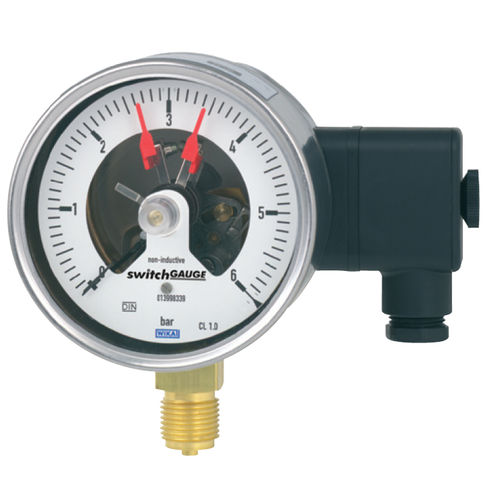

Analoges Manometer PGS21.1 series

GewindeEdelstahlRohrfeder

Steuern und Regeln von Industrieprozessen Anlagenüberwachung und Schalten von Stromkreisen Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Messstoffe, die Kupferlegierungen nicht angreifen Leistungsmerkmale Hohe Zuverlässigkeit und Lebensdauer Bis zu 4 Schaltkontakte pro Gerät Geräte mit Elektronikkontakten für SPS-Anwendungen Kontaktgeräte entsprechen DIN 16085 Beschreibung Überall dort, wo der Prozessdruck vor Ort angezeigt werden muss und gleichzeitig Stromkreise geschaltet werden sollen, findet das switchGAUGE Typ PGS21.1x0 seinen Einsatz. Schaltkontakte (elektrische Grenzsignalgeber) schließen oder öffnen Stromkreise in Abhängigkeit von der Zeigerstellung anzeigender Messgeräte. Die Schaltkontakte sind über den gesamten Skalenbereich einstellbar (siehe DIN 16085) und werden vorwiegend unter dem Zifferblatt, teilweise auch auf dem Zifferblatt, montiert. Unabhängig von der Einstellung ist der Instrumentenzeiger (Istwertzeiger) im gesamten Skalenbereich frei beweglich. Der Sollwertzeiger lässt sich über einen abnehmbaren Verstellschlüssel in der Sichtscheibe einstellen. Bei Schaltkontakten mit mehreren Kontakten ist die Einstellung auch auf nur einen Sollwert möglich. Über- oder Unterschreiten des eingestellten Sollwertes durch den lstwertzeiger bewirkt die Auslösung des Schaltvorganges. Das Manometer ist nach DIN 16085 gefertigt und erfüllt sämtliche Anforderungen einschlägiger Normen (EN 837-1) und Vorschriften zur Vor-Ort-Anzeige des Betriebsdrucks von Druckbehältern. Als Schaltkontakte stehen Magnetspringkontakte, Reed-Schalter und Elektronikkontakte zur Verfügung.
