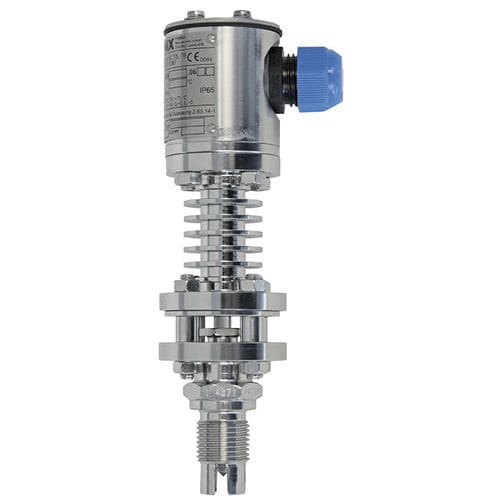

Optoelektronischer Niveauschalter OLS series

für Flüssigkeitenfür Chemikalienfür industrielle Gefriertechnik

Chemie, Petrochemie, Erdgas, Offshore Schiffbau, Maschinenbau, Kühlmaschinen Energieanlagen, Kraftwerke Prozesswasser- und Trinkwasseraufbereitung Abwasser- und Umwelttechnik Leistungsmerkmale Sonderausführungen: Hochdruck, Trennschichtmessung Signalverarbeitung erfolgt mit separatem Schaltverstärker Typ OSA-S Beschreibung Der optoelektronische Füllstandsschalter Typ OLS dient der Grenzstanderfassung von Flüssigkeiten. Dies ist in weiten Bereichen unabhängig von physikalischen Eigenschaften wie Brechzahl, Farbe, Dichte, Dielektrizitätskonstante und Leitfähigkeit. Messung erfolgt auch in kleinen Volumina. Die Schalter beinhalten eine Infrarot-LED und einen Fototransistor. Das Licht der LED wird in ein Prisma eingestrahlt. Solange sich die Sensorspitze des Prismas in der Gasphase befindet, wird das Licht innerhalb des Prismas zum Empfänger reflektiert. Steigt die Flüssigkeit im Behälter und benetzt etwa 2/3 der Glasspitze, wird das Infrarotlicht in die Flüssigkeit gebrochen und nur ein kleiner Teil erreicht den Empfänger. Diese Differenz wird von der Elektronik ausgewertet und löst einen Schaltvorgang aus. Die Geräte sind sehr robust und für raue Industrieumgebung ausgelegt. Das Kabel zum Schaltverstärker benötigt keine Abschirmung, so dass einfach und kostengünstig verkabelt werden kann. Der Schaltverstärker Typ OSA-S wird mit einem eigensicheren Signalstromkreis betrieben. Bei der 19"-Steckkarte-Ausführung sind alle Bedienelemente, außer dem Schalter zur Änderung der Alarmrichtung und den Potentiometern für die Zeitverzögerung, von vorn zugänglich.
