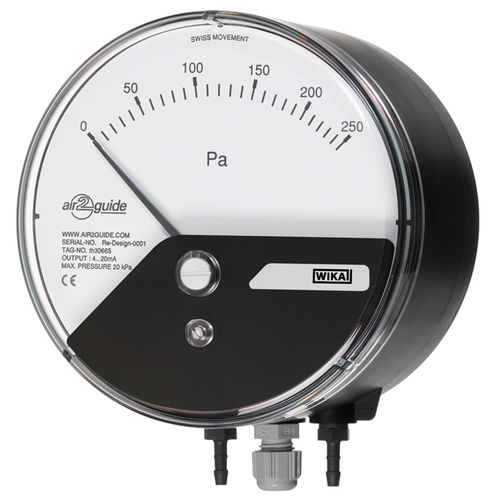

Differential-Manometer A2G-15

mit Zifferblatt-AnzeigeGewindefür rückseitigen Einbau

Differenzdrucküberwachung von Filtern Drucküberwachung von Ventilatoren Überdrucküberwachung von Reinräumen, sowie Unter- und Überdrucküberwachung von Laboren und Operationsräumen Leistungsmerkmale Einfache und schnelle Montage mittels Schraubring Getrennter Aufbau von Messkammer und Anzeigebereich Integriertes Dichtelement für die Direktmontage in einen Lüftungskanal oder ein Gerätepaneel Erhältlich als Einbau- oder Aufbauversion Beschreibung Elektrische Ausgangssignale für beide Messgrößen (DC 0 … 10 V oder 4 … 20 mA) erlauben den direkten Anschluss an Steuer-/Regelsysteme oder die Gebäudeautomation. Der getrennte Aufbau von Messkammer und Anzeigebereich gewährleistet, dass Verunreinigungen aus der Prozessluft sich nicht hinter der Sichtscheibe niederschlagen. Das Differenzdruckmanometer ist in den Schutzarten IP54 und IP65, sowie in zwei verschiedenen Montageversionen verfügbar. Einbauversion Die Einbauversion mit Schraubring zeichnet sich durch eine schnelle und werkzeuglose Montage aus. Das Einbaugehäuse besitzt rückseitig zwei Anschlüsse mit G ⅛ Innengewinde, in die passende Einschraubstutzen geschraubt werden. Aufbauversion Bei der Aufbauversion wird das Aufbaugehäuse mit drei Schrauben montiert und anschließend das Druckmesssystem in das Gehäuse eingesetzt. Das Aufbaugehäuse besitzt unten zwei Anschlüsse mit G ⅛ Innengewinde, in die passende Einschraubstutzen geschraubt werden. Die Lage der Anschlüsse kann durch Drehen des Aufbaugehäuses um jeweils 90° verändert werden.
