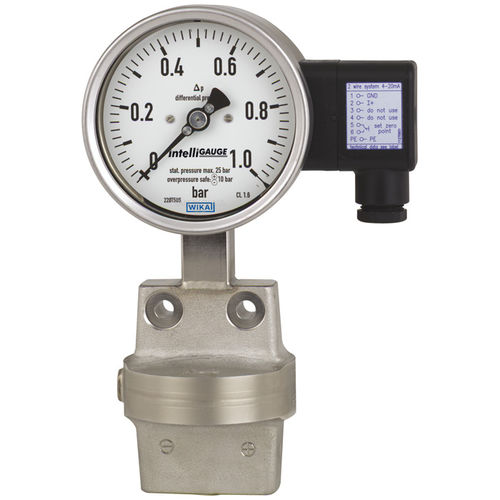

Differential-Manometer DPGT43.1 series

mit Zifferblatt-AnzeigeG 1/4G 1/2

Erfassung und Anzeige von Prozessen Für Messstellen mit erhöhter Differenzdrucküberlast Versorgungsspannungsfreie, gut ablesbare analoge Vor-Ort-Anzeige Sicherheitstechnische Anwendungen Leistungsmerkmale Keine Konfiguration notwendig, da "Plug-and-Play" Signalübertragung nach NAMUR Individuelle nichtlineare Kennlinien (z.B. x2 oder √x für Durchflussmessung) Beschreibung Überall dort, wo ein Differenzdruck vor Ort angezeigt werden muss und gleichzeitig eine Signalübertragung an die zentrale Steuerung oder Fernwarte gewünscht wird, findet das intelliGAUGE® Typ DPGT43 (Patent, Schutzrecht: z. B. DE 202007019025) seinen Einsatz. Die Basis des Typ DPGT43 ist ein hochwertiges CrNi-Stahl-Manometer Typ 732.51 der Nenngröße 100 oder 160. Das Druckmessgerät ist nach EN 837-3 gefertigt. Diese Differenzdruckmanometer zeichnen sich durch die hochkorrosionsbeständige CrNi-Stahl-Ausführung und die vollmetallische Abdichtung des Messstoffraumes aus. Hierdurch werden keine elastomeren Dichtungen benötigt, was eine höhere Dichtheit auf Zeit ermöglicht. Die hohe Überlastsicherheit wird durch eine vollflächige metallische Anlage des Messelementes erreicht. Das robuste Plattenfedermesssystem erzeugt eine druckproportionale Zeigerdrehbewegung. Ein in sicherheitskritischen Automotive-Anwendungen bewährter elektronischer Drehwinkelsensor ermittelt berührungslos und daher absolut verschleiß- und rückwirkungsfrei die Position der Zeigerwelle. Hieraus wird das druckproportionale elektrische Ausgangssignal von z. B. 4 ... 20 mA erzeugt. Die Messspanne (elektrisches Ausgangssignal) wird automatisch mit der mechanischen Anzeige justiert, d. h.
