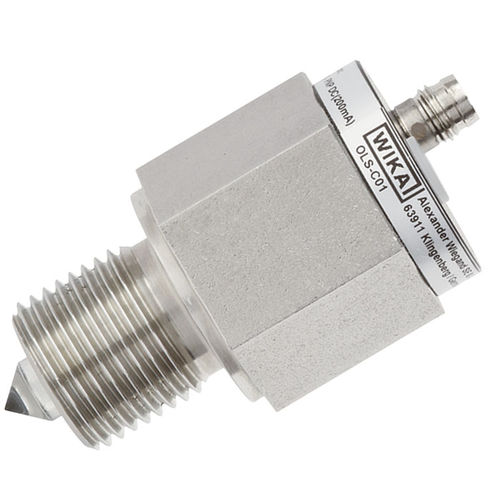

Optoelektronischer Niveauschalter OLS-C01

für FlüssigkeitenEdelstahlGewinde

Werkzeugmaschinen Hydraulik Anlagen- und Maschinenbau Pumpentechnik Für Flüssigkeiten, wie Öle, Wasser, destilliertes Wasser, wässrige Medien Leistungsmerkmale Kompakte Bauform, keine beweglichen Bauteile Einbaulage beliebig Genauigkeit ±2 mm Optische Anzeige des Schaltzustands Auswahl elektrischer Anschlüsse: PUR-, PVC-Kabel oder Rundstecker M8 x 1 Beschreibung Der optoelektronische Füllstandsschalter Typ OLS-C01 dient zur Füllstandsüberwachung von Flüssigkeiten. Der optoelektronische Sensor enthält eine Infrarot-LED und einen Lichtempfänger. Das Licht der LED ist in ein Prisma gerichtet, das die Spitze des Sensors bildet. Solange die Spitze nicht in Flüssigkeit eingetaucht ist, wird das Licht innerhalb des Prismas zum Empfänger reflektiert. Steigt die Flüssigkeit im Behälter und umschließt die Spitze, wird das Licht durch die Flüssigkeit gebrochen und erreicht nicht mehr oder nur noch schwach den Empfänger, der auf diese Veränderung reagiert und einen Schaltvorgang einleitet. Der Schaltzustand kann direkt am Sensor abgelesen werden (gelbe LED).
