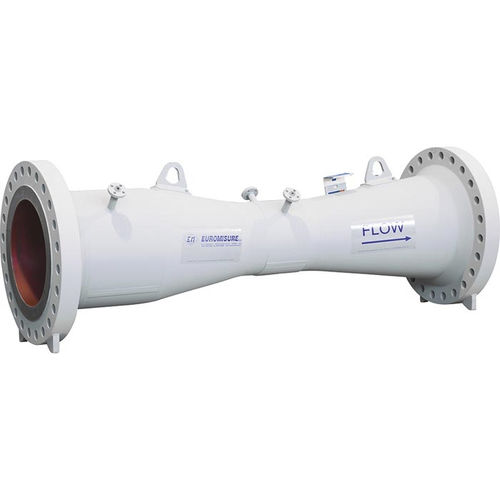

Venturi-Düse FLC-VT series

Energieerzeugung Erdölgewinnung und -raffination Wasseraufbereitung und -verteilung Gasverarbeitung und -transport Chemie und Petrochemie Leistungsmerkmale Geeignet für die Durchflussmessung von Flüssigkeit, Gasen und Wasserdampf Genauigkeit ≤ ±0,5 % der tatsächlichen Durchflussrate Wiederholbarkeit der Messung 0,1 % Geringster Druckverlust in der Familie der primären Durchflusselemente Kalibrierung kann im Bedarfsfall durchgeführt werden Beschreibung Hohe Druckrückgewinnung und geringe Anforderdungen an Ein- und Auslaufstrecke Venturirohre sind zuverlässig, leicht zu handhaben und wartungsarm. Venturirohre eignen sich besonders für die Messung von sauberen Flüssigkeiten und Gasen. Der Hauptvorteil eines Venturirohrs gegenüber anderen Differenzdruck-Durchflussmessern liegt in der höheren Druckrückgewinnung und den niedrigeren Anforderungen an Ein- und Auslaufstrecken. Das Venturirohr besteht am Einlauf aus einer sich verjüngenden Düse, wodurch der Messstoff beschleunigt wird. Der Auslauf ist ein stufenweise weiter werdender Diffusorbereich, welcher die hohe Druckrückgewinnung ermöglicht. Duchflussmessung mit niedrigen Differenzdrücken Dadurch, dass ein Großteil des Ausgangsdruckes zurückgewonnen wird, eignet sich das Venturirohr besonders zur Messung in Systemen mit einem geringen Druckgefälle. Dank des geringen Druckverlustes können die Kosten für das Durchpumpen des Messstoffes auf ein Minimum reduziert werden.
