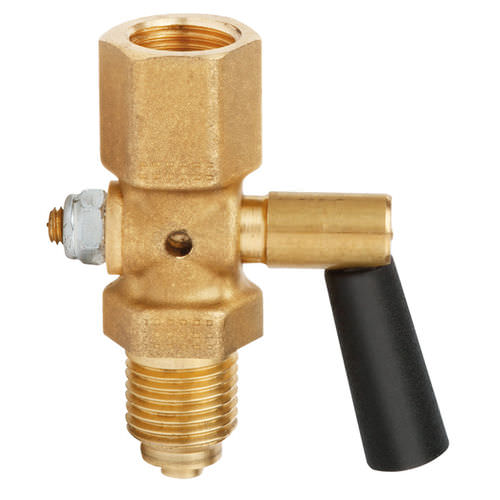

Edelstahl-Hahn 910.10

Messingfür FlüssigkeitenGas

Absperrorgan für Manometer, zur Messung von Flüssigkeiten, Gasen und Dämpfen Leistungsmerkmale Ausführung nach DIN 16261 und DIN 16262 Nenndrücke bis 25 bar Betriebstemperatur bis 50°C Beschreibung Manometerhähne bieten die Möglichkeit, je nach Stellung des Kükens, das angeschlossene Manometer zu entlüften (Entlüftungsstellung), also außer Druck zu setzen, das Manometer unter Druck zu setzen (Betriebsstellung) oder den Messstoff ins Freie entweichen zu lassen (Ausblasstellung). Für höhere Drücke, als die im Datenblatt aufgeführten, sind Manometerventile zu verwenden. Ausführung mit Prüfanschluss Manometer-Absperrhähne mit Prüfanschluss dienen dem gleichzeitigen Anschluss von Betriebsdruckmessgeräten und Prüfdruckmessgeräten an die Druckleitung. Bei dieser Ausführung des Manometerhahns wird der dritte Weg, der bei der Standardausführung ins Freie führt, als Anschluss für ein Prüfdruckmessgerät genutzt. Durch eine vierte Stellung des Kükens ist es möglich, das Betriebs- und das Prüfdruckmessgerät des Manometer-Absperrhahns gleichzeitig an die Druckleitung anzuschließen.
