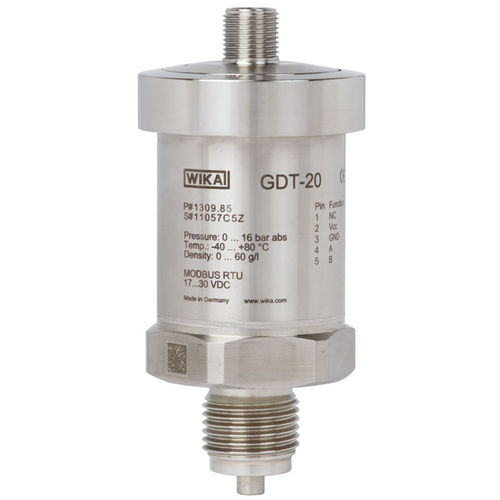

Thermo-Druckmessumformer GDT-20

MembranRS-485Modbus

Permanente Überwachung der relevanten Gaszustandsparameter in geschlossenen Tanks Für Innen- und Außenanlagen von SF6-Gas-isolierten Betriebsmitteln Leistungsmerkmale Hochgenaue Sensorik Ausgangsprotokoll Modbus® über RS-485-Schnittstelle Schutzart IP65 Sehr gute Langzeitstabilität und EMV-Eigenschaften Kompakte Abmessungen Beschreibung Der Messumformer Typ GDT-20 ist ein Multi-Sensor-System mit digitalem Ausgang für die Messgrößen Druck und Temperatur. Basierend auf diesen Messwerten werden die zustandsrelevanten Daten ermittelt. Permanente Überwachung Um Systemfehlern in Schaltanlagen und damit Stromnetzausfällen vorzubeugen, ist die permanente Überwachung der Gasdichte entscheidend. Der GDT-20 berechnet die aktuelle Gasdichte aus Druck und Temperatur über eine komplexe Virialgleichung im leistungsstarken Mikroprozessor des Messumformers. Druckänderungen aufgrund thermischer Einflüsse werden somit kompensiert und beeinflussen nicht den Ausgabewert. Modbus®-Feldbus Die RS-485-Schnittstelle kommuniziert mit dem Modbus®-RTU-Protokoll. Die Ausgabeparameter des Gerätes und deren Einheiten können bedarfsgerecht konfiguriert und ausgelesen werden. Der GDT-20 kann für jedes definierte Gasgemisch SF6 mit N2 bzw. CF4 vom Kunden nachträglich konfiguriert werden. Signalstabilität Aufgrund der hohen Langzeitstabilität ist der Messumformer wartungsfrei und benötigt keine Nachkalibrierung.
