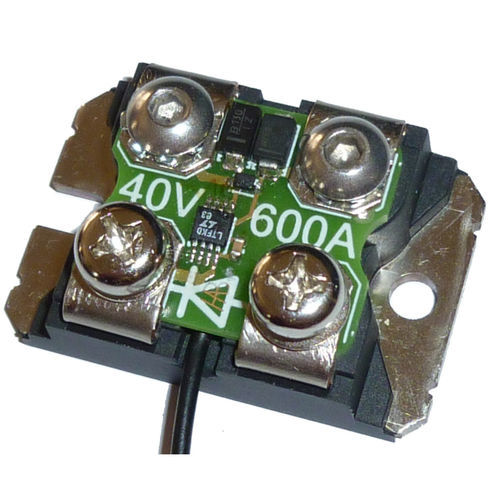

Backup-Stromversorgungssysteme erfordern manchmal eine ODER-Bestückung der Batterien. Zum Beispiel, um das System in Betrieb zu nehmen, während die Hauptbatterie entladen ist. Bei geringen Strömen lässt sich dies leicht mit einer einfachen Diode bewerkstelligen. Wenn die Ströme jedoch größer werden, steigt die Verlustleistung in einer Diode aufgrund der unvermeidlichen Vorwärtsspannung der Diode schnell auf ein inakzeptables Niveau. Ganz zu schweigen davon, dass diese Vorwärtsspannung zwischen 5 und 10 Prozent der verfügbaren Leistung (aus einer 12-V-Batterie) vergeudet. Aus diesem Grund wurde dieser aktive "ideale" Diodenblock entwickelt. Die Diode wird durch einen Hochstrom-Mosfet ersetzt. Ohne Betriebsspannung verhält sich dieser Mosfet wie eine normale Diode. Nach Anlegen der Spannung wird der Mosfet-Treiber aktiviert. Der Treiber schaltet den Mosfet ein und regelt die Durchlassspannung auf 30mV (30 mal weniger als bei einer normalen Diode) oder auf die niedrigste Spannung, die bei der Stromaufnahme und dem Rds-Widerstand des Mosfets erreicht werden kann. Dieser Widerstand bewirkt eine Durchlassspannung von etwa 1mV pro Ampere. Leistung: Zum Vergleich: Die 16mm²-Drähte und ihre Anschlüsse im 60A-Testaufbau verursachen einen Spannungsabfall von 85 bzw. 95mV! Der Spannungsabfall über der Diode, gemessen an den Schraubklemmen, betrug 73 mV. Spezifikationen: Rückwärtsspannung 40V Nennstrom 600A Gehäuse SOT-227 (Grundfläche 25x38mm) M4-Schraubklemmen, geeignet für 4mm- und 5mm-Ringklemmen Elektrische Isolierung gegen Metallbasis 2500VAC, 1 Minute Thermischer Übergangswiderstand zum Metallgehäuse (RθJC) 0,21°C/W () * Thermischer Übergangswiderstand zur Umgebung (RθJA) ~20°C/W () * Maximale Sperrschichttemperatur 175°C Minimale Betriebsspannung 8VDC Drain-Source-Widerstand (Rds) 0,001Ω
