PICe-Schnittstellenkarte 69-109-301

CANopenCANRS-232

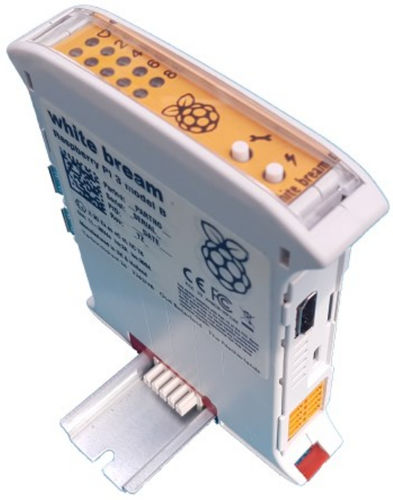

Dieses Modul integriert den Raspberry Pi 3 mit einer robusten Stromversorgung, verschiedenen realen Ein- und Ausgängen und einer Shutdown- und Watchdog-Schaltung. Alles einsatzbereit in einem DIN-Schienen-Gehäuse mit praktischem T-Bus-Anschluss. Es ist ideal für industrielle Anwendungen mit CANopen oder DeviceNet geeignet. Spezifikationen: Raspberry Pi 3 Modell B+ (im Lieferumfang von 69-109-30X enthalten) 12-36V Spannungsversorgung 5V/4A Aktive 'eFuse' + 2,5A herkömmliche Backup-Sicherung CAN-Bus- und RS232-Schnittstellen, 36V ruggedized 4 Analogeingänge mit 61,44V Analogbereich 4 Low-Side-geschützte Ausgänge, IDC=1,2A, VDS=60V, RDS=500mΩ Soft-Power-Steuerung und System-Watchdog Echtzeituhr (RTC) und Batteriepufferung 1Mbit SRAM Zweifarbige LED-Anzeigen für Power, Watchdog und 8× Allzweck, letztere gesteuert über einen 16-Bit I²C I/O-Expander 2× Tasten auf der Vorderseite, von denen eine auch als Soft Power On dient 2× 10-fache 3,81-mm-Federklemmenleiste für GPIO 5 Anschlussstifte auf interne 0,1″-Header verdrahtet DIN-Schienen-Gehäuse 101x119,5mm, Breite 22,5mm T-Bus-Strom- und CAN-Anschluss (DIN-Buchsenstecker enthalten) ATEX erhöhte Sicherheit 'ec' (IEC 60079-7) und erhöhte Sicherheit 'nA' (IEC 60079-15) Beschreibung: Das T-Bus-System bietet eine einfache und bequeme Methode, um mehrere auf einer DIN-Schiene montierte Geräte mit Strom und einem CAN-Bus-Datennetzwerk zu verbinden. Dies ist jedoch nicht zwingend erforderlich, da dieses Raspberry-Pi-Modul auch über normale Klemmenleisten an der Seite des Gehäuses für diese Signale verfügt.
