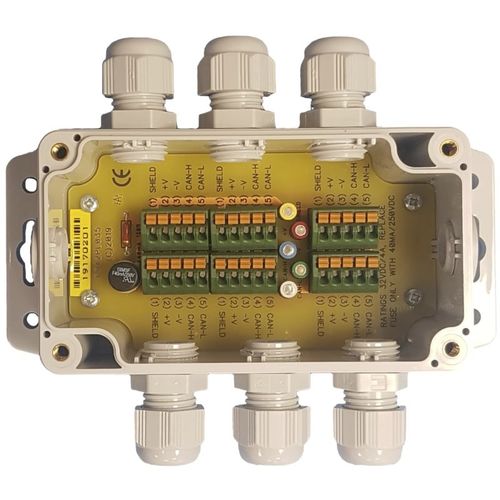

Abzweigdose für Aufbau 80 series

ATEXHochsicherheitIP67

Bei CAN-Bus-Installationen mit großen Entfernungen und niedrigen Geschwindigkeiten können relativ lange Stichleitungen verwendet werden. Dies ermöglicht eine einfachere Verkabelungstopologie, bei der die verschiedenen Knoten bis zu 5 Meter vom "Backbone" entfernt sein können. Vor allem bei großen Entfernungen ist dies besonders vorteilhaft, da die effektive Länge des CAN-Busses kürzer bleiben kann, was zu Einsparungen bei den Verdrahtungskosten führt und - was noch wichtiger ist - den Spannungsabfall entlang der Leitung verringert. Um solche Installationen zu unterstützen, haben wir diesen Feldbusverteiler, der es ermöglicht, bis zu 6 oder 12 Kabelsegmente miteinander zu verbinden. Dies geschieht mit 5-poligen Federklemmenanschlüssen. Die Anschlüsse sind in einem Polycarbonat-Gehäuse der Schutzart IP67/NEMA4X mit M16-Löchern für Kabelverschraubungen untergebracht. Ein integrierter Abschlusswiderstand und 2mm-Multimeter-Tastpunkte ermöglichen eine einfache Konfiguration und Diagnose der Netzwerkverkabelung. Spezifikationen 6× 3,5-mm-Federklemmenblock 1.3mm Signalabstand und Kriechstrecke 2.0mm Kupferbahnen, 70μm dick 120Ω Abschlusswiderstand mit 40mA-Sicherung, Sicherung dient auch als Abschlussfreigabeschalter 6× M16-Kabelverschraubung + 2× M16-Blindstopfen (im Lieferumfang enthalten, außerdem 4 Blindstopfen) 115x65mm Polycarbonat-Gehäuse, 55mm hoch Flanschmontage, Breite 145mm
